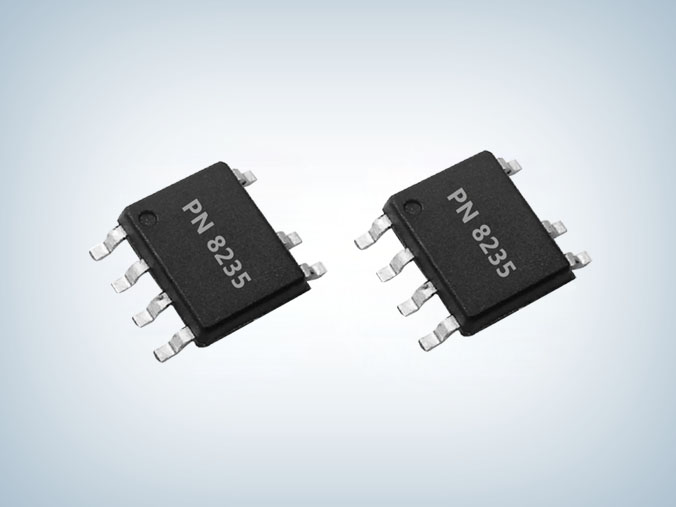

PN8235_SOP7六级能效15.5W充电器ic方案
所属分类：Chipown/芯朋微
品牌：芯朋微
型号：PN8235
封装：SOP7
功率：15.5W
电流：3.1A
型号：PN8235
封装：SOP7
功率：15.5W
电流：3.1A
订购热线：0755-23087599
PN8235产品概述：
PN8235集成超低待机功耗原边控制器及800V智能高压启动模块，外驱功率DMOS，外部Rg可调。PN8235用于高性能、外围元器件精简的充电器、适配器和内置电源。PN8235为原边反馈工作模式，可省略光耦和TL431。内置高压启动电路，可实现芯片空载损耗（230VAC）小于50mW。在恒压模式，采用多模式技术提高效率并消除音频噪声，使得系统满足6级能效标准，可调输出线补偿功能能使系统获得较好的负载调整率；在恒流模式，输出电流和功率可通过CS脚的电阻进行调节。该芯片提供了极为全面的智能保护功能，包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开路保护等。
PN823产品特点：
内置高压启动电路，小于50mW空载损耗（230VAC）
采用多模式技术提高效率，满足6级能效标准
外驱DMOS，外部Rg可调
全电压输入范围±5%的CC/CV精度
原边反馈可省光耦和TL431
恒压、恒流、输出线补偿外部可调
无需额外补偿电容
无音频噪声
智能保护功能
过温保护 (OTP)
VDD欠压&过压保护 (UVLO&OVP)
逐周期过流保护 (OCP)
CS开/短路保护 (CS O/SP）
开环保护 (OLP)

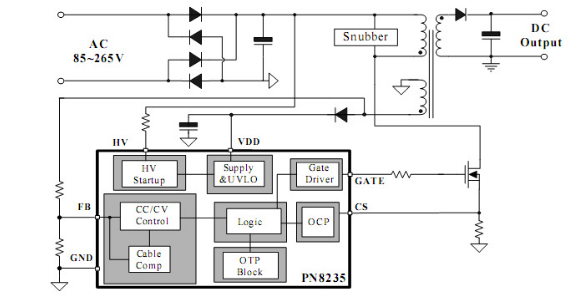

典型应用图：
