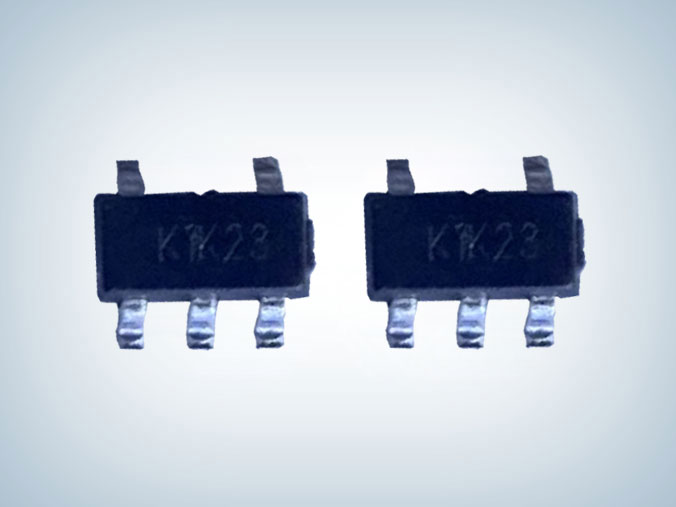

AP5054B锂电池线性充电管理芯片

所属分类:Chipown/芯朋微
品牌:芯朋微
型号:AP5054B
封装:SOT-23
功率:4.2V
电流:750mA
订购热线:0755-23087599
  AP5054B 是一个完整的单片锂离子电池恒流/恒压线性电源管理芯片,其 SOT 封装和极少的外围元件非常适合应用于便携式产品,而且 AP5054B 专门设计适用于 USB 的供电规格。
  基于内部 MOSFET结构,不需要外部感应电阻和隔离二极管,当外部环境温度过高或在大功率工作时,热反馈可以调节充电电流以降低芯片温度。充电电压被固定在4.2V,充电电流可通过外部电阻设置。当充电电流在达到最终浮充电压之后降至设定值 1/10 时,AP5054B 将自动终止充电循环。
  当输入端(适配器或USB电源)拔掉后,AP5054B锂电池线性充电管理芯片自动进入低电流状态,电池漏电流将降到2μA以下。AP5054B还可被设置于停止工作状态,使电源电流降到25μA。
  其余特性包括:充电电流监测,欠压锁闭,自动再充电和状态引脚以显示充电结束。

  AP5054B特性
  ■ 可编程充电电流,可达 750mA
  ■ 不需外接 MOSFET, 传感电阻和隔离二极管
  ■ 用于单节锂离子电池、采用 SOT封装的完整线性充电器
  ■ 恒流/恒压充电和热度调节功能使得充电过程高效管理,而无过热危险
  ■ 直接从 USB 接口管理单节锂离子电池充电
  ■ 预设充电电压 4.2V
  ■ 充电电流输出监控
  ■ 自动重新充电
  ■ 充电状态指示
  ■ 1/10 充电电流终止充电
  ■ 停止工作状态电流25uA
  ■ 2.9V涓流充电阀值电压
  ■ 软启动限制浪涌电流
  ■ 5脚 SOT-23 封装形式

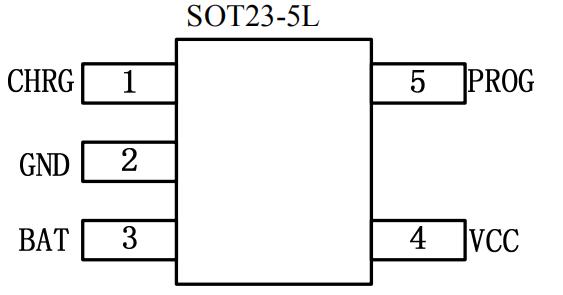

  封装及引脚描述

引脚序号 引脚名称 引脚功能
1 CHRG 开漏输出充电指示端。
2 GND 电源地。
3 BAT 电池连接端。
4 VCC 输入电压正输入端。
5 PROG 充电电流设置、监测和关断脚。

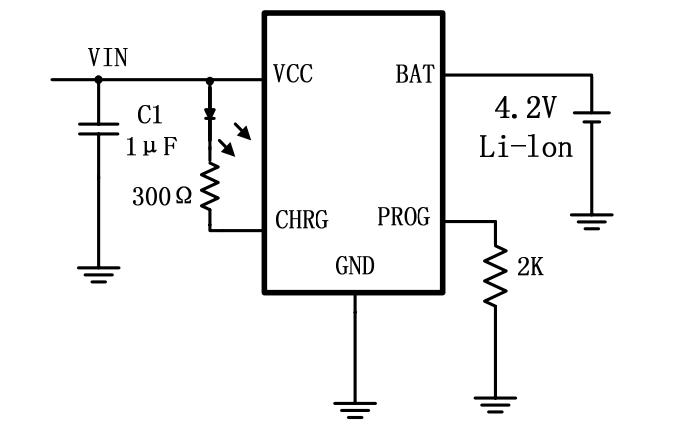

  典型应用电路图

  应用领域
  ■ 手机、 PDA、 MP3、MP4
  ■ 充电器
  ■ 蓝牙、GPS导航仪
