AP8003 非隔离交直流转换芯片5V

所属分类:Chipown/芯朋微
品牌:芯朋微
型号:AP8003

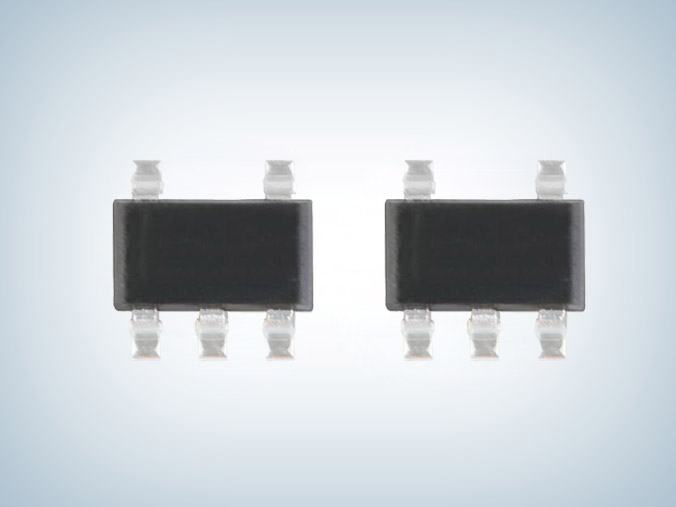

封装:SOT23-5L/TO-92
功率:5V
电流:150mA
订购热线:0755-23087599
  AP8003非隔离交直流转换芯片集成PFM控制器及500V高可靠性MOSFET,用于外围元器件极精简的小功率非隔离开关电源。AP8003内置500V高压启动,实现系统快速启动、超低待机功能。该芯片提供了完整的智能化保护功能,包括过载保护,欠压保护,过温保护。另外AP8003非隔离交直流转换芯片具有优异的EMI特性。

  产品特征
  ■ 内置500V高可靠性MOSFET
  ■ 内置高压启动
  ■ 适用于Buck、Buck-Boost、Flyback等多种架构
  ■ 输出电压固定为5V
  ■ 半封闭式稳态输出电流能力150mA @230VAC
  ■ 改善EMI的降频调制技术
  ■ 优异的负载调整率和工作效率
  ■ 全面的保护功能
         过载保护(OLP)
         过温保护(OTP)
           欠压保护(UVLO)

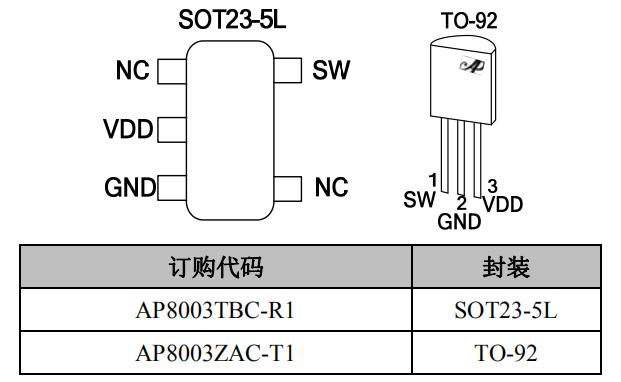

  AP8003封装/订购信息

  AP8003管脚定义
管脚名 管脚标号 管脚功能描述
SOT23-5L TO-92
NC 1,4 - 空脚
VDD 2 3 芯片电源脚
GND 3 2
SW 5 1 高压MOSFET漏极脚

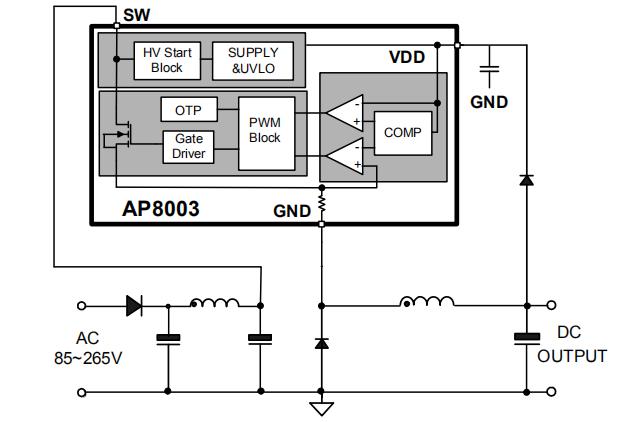

  典型应用电路图

  应用领域
  ■ 非隔离辅助电源
  ■ 家电
  ■ 智能家居

  AP8003固定5V输出非隔离交直流转换芯片,集成PFM控制器及500V高可靠性MOSFET,广泛应用于非隔离辅助电源、家电、智能家居等领域,更多AP8003 非隔离交直流转换芯片5V产品手册或其他详细资料,请向骊微电子申请。>>
