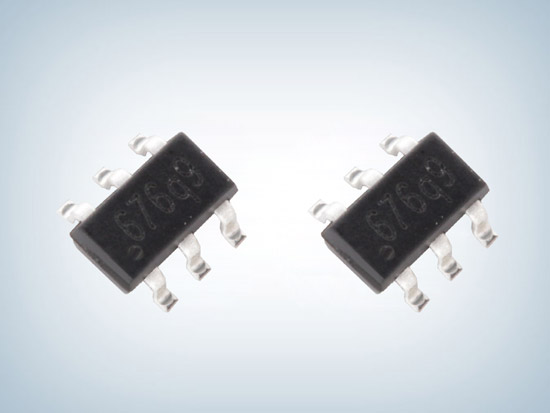

AP8268 PWM控制芯片

所属分类:Chipown/芯朋微
品牌:芯朋微
型号:AP8268
封装:SOT23-6
功率:65W
电流:19V/3.4A
订购热线:0755-23087599
  AP8268概述:
  AP8268是一款高集成度的电流模式PWM控制芯片,具有高性能、低待机功耗、低成本等特点。AP8268 PWM控制芯片通过QR-PWM、QR-PFM、Burst-mode的三种模式混合调制技术,实现了低待机功耗和全电压范围下的最佳效率,频率调制技术和SoftDriver技术充分保证良好的EMI表现。AP8268同时提供了全面的管脚开短路保护,以及逐周期过流保护、VDD过压保护、欠压锁存、过温保护、输出过压保护、过载保护、输出二极管短路保护等功能。

  AP8268产品特征:
  ■ 软启动功能
  ■ QR-PWM、QR-PFM、Burst-mode混合模式提高效率(AP8268A带QR功能,AP8268B不带QR功能)
  ■ 专利的频率抖动技术提高EMI性能
  ■ 内部集成斜率补偿功能
  ■ 高低压分频功能
  ■ 自适应的线电压补偿功能
  ■ 全面的保护功能包括
     过温保护 (OTP)
     输出过压保护
     逐周期过流保护 (OCP)
     输出开/短路保护
     专利的DMG电阻开/短路保护(Latch模式)
     次级整流管短路保护
     过载保护(OLP)

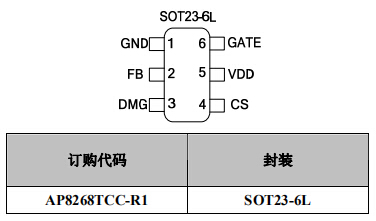

  AP8268封装/订购信息:

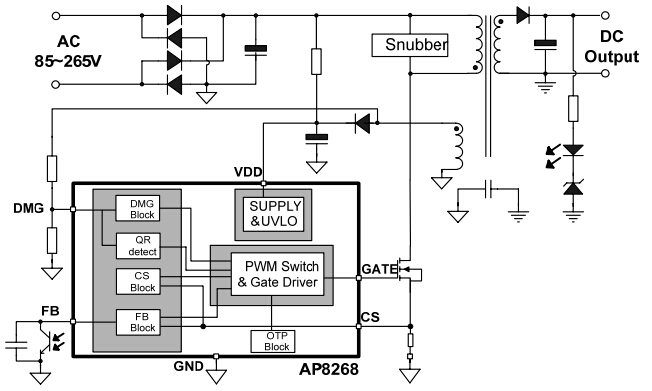

  AP8268典型应用:

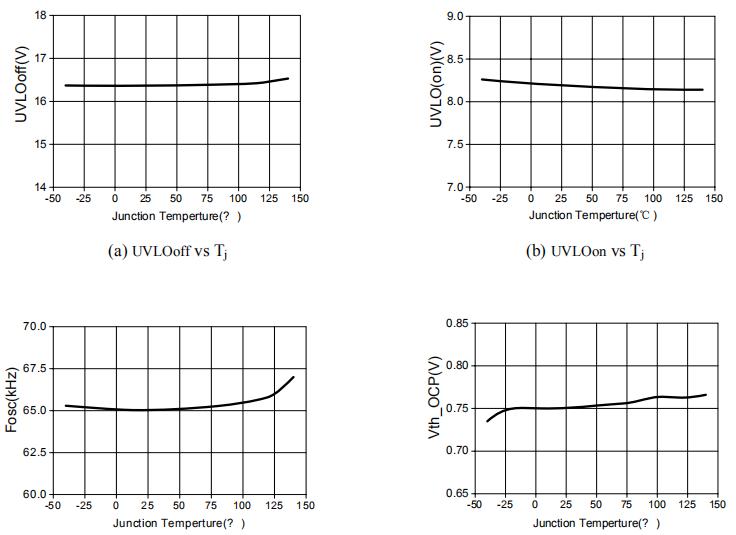

  AP8268特性曲线:



  AP8268高性能多模式PWM控制芯片极限工作范围:
  VDD 脚耐压……….………………..……………-0.3~45V
  FB,CS,DMG 脚耐压……………….……………-0.3~7V
  GATE脚耐压……………….………….…………-0.3~15V
  存储温度范围…………………….…...…. ….-55~150℃
  管脚焊接温度 (10秒)……………..……………...260℃
  封装热阻 RθJA (SOT23-6L)…..........………….260℃/W
  人体模式 ESD 能力(1)(HBM)……..…...….……... 4kV
  机器模式 ESD 能力(1)(MM)……..…...….……... 300V
