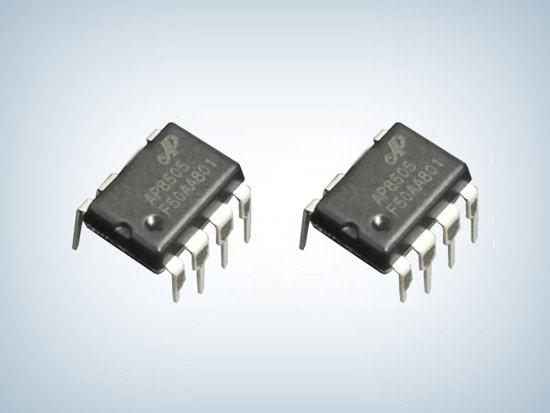

5V非隔离无线门铃芯片AP8505

所属分类:Chipown/芯朋微
品牌:芯朋微
型号:AP8505
封装:SOP-7/DIP-7
功率: 5V
电流:150mA
订购热线:0755-23087599

  AP8505概述:
  AP8505基于高压同步整流架构,集成PFM控制器以及500V高可靠性MOSFET,用于外围元器件极精简的小功率非隔离开关电源。AP8505无线门铃芯片内置500V高压启动,实现系统快速启动、超低待机功能。5V非隔离无线门铃芯片AP8505提供了完整的智能化保护功能,包括过流保护,欠压保护,过温保护。另外AP8505具有优异的EMI特性。

  AP8505产品特征:
  ■ 内置500V高可靠性MOSFET
  ■ 先进的高压同步整流架构
  ■ 内置高压启动
  ■ 适用于Buck、Buck-Boost架构
  ■ 输出电压固定为5V
  ■ 半封闭式稳态输出电流能力150mA @230VAC
  ■ 改善EMI的降频调制技术
  ■ 优异的负载调整率和工作效率
  ■ 全面的保护功能
     过流保护(OCP)
     欠压保护(UVLO)
     过温保护(OTP)

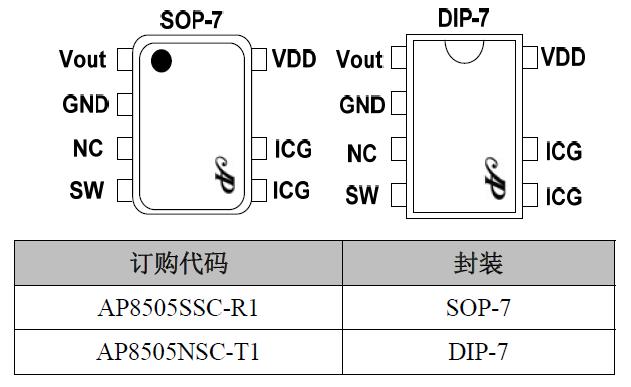

  AP8505封装/订购信息:

  AP8505管脚定义:
管脚名 管脚标号 管脚功能描述
Vout 1 系统输出
GND 2 系统地
NC 3 空脚
SW 4 高压MOSFET漏极脚
ICG 5,6 芯片内部地
VDD 7 芯片电源脚

  AP8505典型功率:
产品型号 输入电压 稳态功率(1) 峰值功率(2)
AP8505 85-265VAC 0.75W(5V150mA 1.0W(5V200mA)

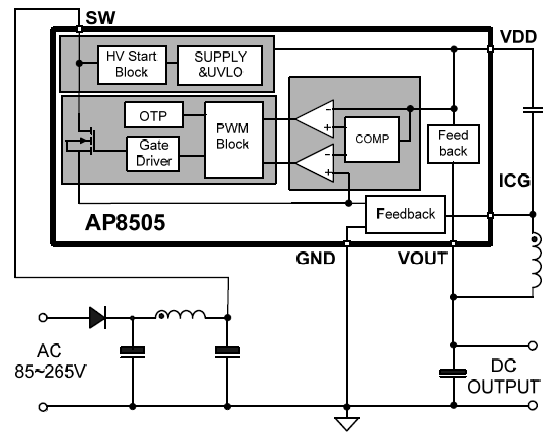

  AP8505典型应用电路图:


  更多5V非隔离无线门铃芯片AP8505产品资料及相关资料,可咨询骊微电子在线客服。。。。。
