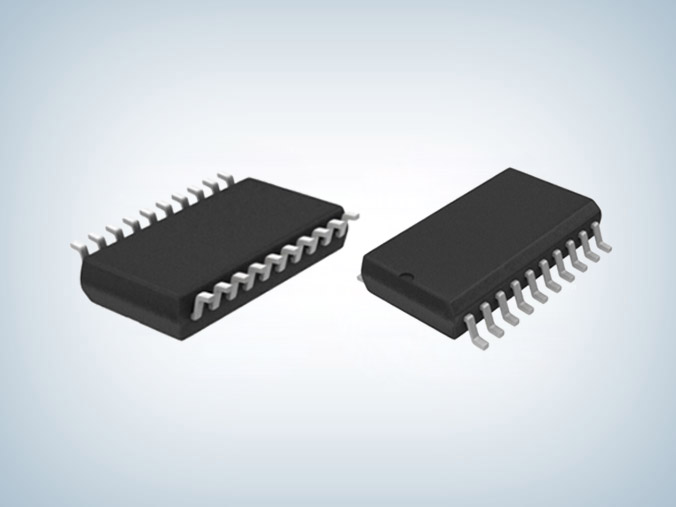

GF90F0320 MCU空片是一颗采用高速低功耗 CMOS 工艺设计开发的增强型 8 位单片机，内部有 16K Bytes FLASH 程序存储器，256 Bytes IRAM 和 768 Bytes XRAM，最多 18 个双向 I/O 口，1 个 外设功能引脚全映射模块 PTM，5 个 16 位定时器/计数器，3 组 16 位带死区控制互补 PWM，1 个 8 位 PWM，2 个 UART，1 个 SPI，1 个 IIC，16 个外部中断，11+2 路 12 位 ADC，四种系统工作模式（正常、低频、掉电和空闲）和 17 个中断源。
GF90F0320单片机空片功能特点
■ CPU：增强型1T 8051内核。
■ ROM：16K Bytes FLASH /IAP和ICP操作/灵活的代码保护模式。
■ RAM：256 Bytes IRAM/768 Bytes XRAM。
■ 时钟：内部高精度 32MHz RC/ 内部 44KHz RC /外部高频晶振 4MHz－20MHz/外部低频晶振 32.768KHz 。
■ 多种复位方式：上电复位（POR）/多级低电压复位（BOR）（- 4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.8V ）/看门狗（WDT）复位/软件复位/堆栈溢出复位/外部管脚低电平复位/ 外部管脚电压（1.2V）检测复位。
■ I/O：最多18个双向I/O口/多种模式可配：输入、带上拉输入、带下拉输入、施密特输入、模拟输入、强推挽输出、开漏输出、开漏带上拉输出/外设功能引脚全映射模块。
■ 中断：17个中断源/4级中断优先级/16个外部中断。
■ 定时器/计数器：T0/T1兼容标准8051，16位自动重载/T3可以工作在掉电模式/T4可以使用外部信号触发定时/T5带捕获功能。
■ PWM：最多3组16位带死区控制互补PWM（可配置为 6 路独立输出/可当定时器使用/具有故障检测功能/可配置边沿对齐或中心对齐）/1路8位单输出PWM 。
■ 通讯模块：2 个 UART /1 个 SPI/1 个 IIC 。
■ ADC 检测电路：支持11+2 ch 12位ADC检测/ ADC参考电压可选内部VREF、外部VREF、VDD/具有省电唤醒功能（单通道）。
■ 低电压检测模块：VDD 多级电压检测，可中断（- 4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.9V ）。
■ 循环冗余校验（CRC）。
■ 省电模式：空闲模式/掉电模式。
■ 工作条件：宽电压 2.0V ~ 5.5V /温度范围-40°C ~ +85°C。
■ 封装类型：TSSOP20/QFN20。

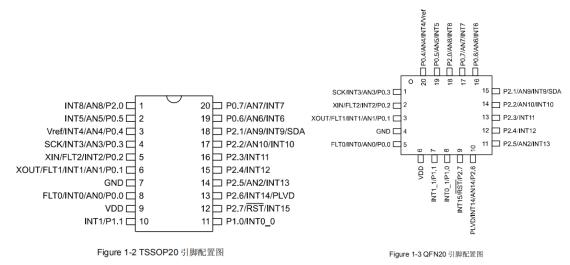

引脚配置

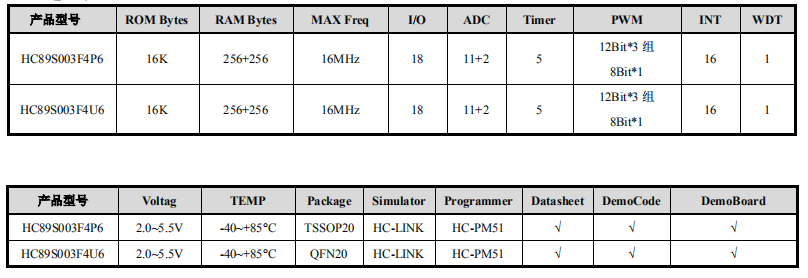

GF90F0320单片机空片选型表
系统框图
GF90F0320单片机空片的 CPU 是一个增强型 1T 兼容 8051 的内核，在同样的系统时钟下，较之传统的 8051 芯片具有运行更快速，性能更优越的特性，可兼容HC89S003P TSSOP-20，被广泛应用于无线充，小家电等领域，更多GF90F0320 20引脚8位ADC型FLASH单片机详细手册及应用资料，请向骊微电子申请。>>
