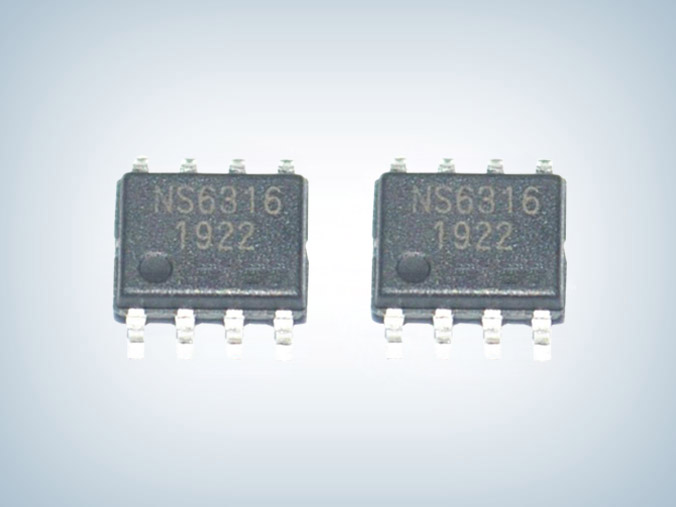

NS6316 DC-DC同步降压IC，采用 SOP8 的标准封装，是支持高电压输入的同步降压电源管理芯片，在 4~30V 的宽输入电压范围内可实现 3A的连续电流输出。通过调节 FB 端口的分压电阻，可以输出 1.8V 到 28V 的稳定电压。NS6316 具有优秀的恒压/恒流(CC/CV)特性。NS6316 采用电流模式的环路控制原理，实现了快速的动态响应。NS6316工作开关频率为 130kHz，具有良好的 EMI 特性。
NS6316DC-DC同步降压IC内置线电压补偿，可通过调节 FB 端口的分压电阻阻值来实现。NS6316 不仅可实现单芯片降压电源管理方案，还可以与 QC2.0/ QC3.0 识别芯片构成快速充电电源管理方案。另外，芯片包含多重保护功能：过温保护，输出短路保护和输入欠压/过压保护等。
NS6316特性
■ 宽输入电压范围：4V 至 30V
■ 宽输出电压范围：1.8V 至 28V
■ 效率可高达 92%以上
■ 超高恒流精度：±5%
■ 恒压精度：±5%
■ 无需外部补偿
■ 开关频率：130kHz
■ 输入欠压/过压、输出短路和过热保护
■ SOP-8 封装
■ 输出电流：3A

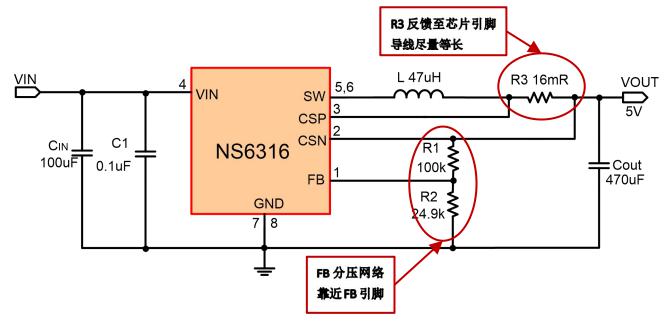

典型应用电路图
应用领域
■ 车载充电器/适配器
■ 线性调节前置稳压器
■ 分布式供电系统
■ 电池充电器
NS6316是4-30V输入3A输出DC-DC同步降压IC，采用固定频率的电流模式架构，可与市场上 QC2.0/QC3.0 识别芯片组合使用，支持对带有快充功能的设备充电，更多NS6316 DC-DC同步降压IC详细手册及应用资料请向骊微电子申请。>>
