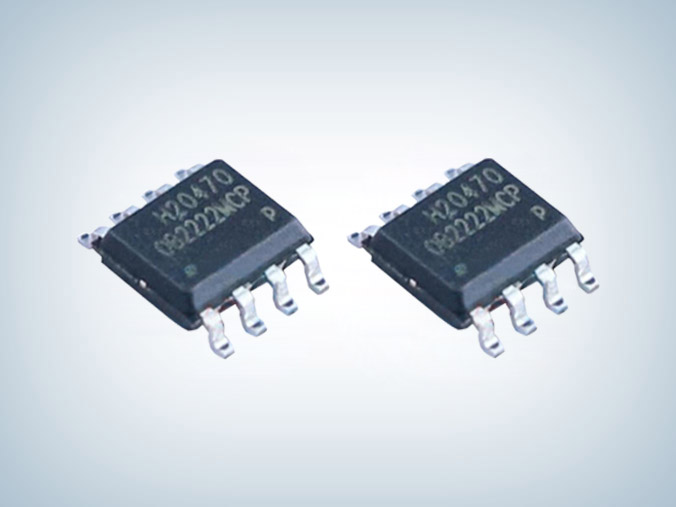

OB2222MCPA 5V恒压小家电专用芯片

所属分类：优势产品

品牌：OB昂宝
型号：OB2222MCPA
封装：SOP8
功率：5.0V
电流：300ma

订购热线：0755-23087599

产品详情应用领域

　　OB2222M 5V恒压小家电专用芯片是一款高性能、高精度、低成本的PWM电源开关，适用于非隔离降压和buck-boost应用。它将专用的电流模式PWM控制器与SOP8封装中的高压电源双极相结合。其内置的误差放大器经过优化，可提供良好的过冲和动态响应，从而降低了成本和组件数量。借助精密的内部电阻分压器，EA的精确基准，可以确保在通用AC输入上恒定电压调节为5.0V。

　　在轻负载下实现了频率降低和突发模式控制。On-Bright专有的混频技术和软基驱动器设计，可以实现良好的EMI性能。低启动电流和低工作电流有助于OB2222M可靠地启动并降低待机功耗。OB2222M在过载应用中支持恒定功率运行，适用于需要启动风扇等瞬时大功耗的小家电应用。
　　

　　0B2222M提供开机软启动控制和自动恢复功能的保护范围，包括循环逐周期电流限制，输出短路保护，FB引脚开环保护，片上过温保护(OTP)、VDD过压保护(OVP)、VDD欠压锁定保护(UVLO)。在设计中，低于20KHz的音调能量被最小化，从而在运行过程中消除了音频噪声。

　　0B2222M具有自动恢复功能，可提供软启动控制和保护范围，并具有自动恢复功能，包括逐周期电流限制，输出短路保护，FB引脚开环保护，片内过热保护（OTP），VDD过压保护（ OVP）和VDD欠压锁定保护（UVLO）。在设计中将低于20KHz的音调能量降至最低，从而消除了运行中的音频噪声。

　　OB2222M 5V恒压小家电专用芯片采用SOP8封装。

　　OB2222MCPA特点　　

　　■ 通用交流输入范围，输出电压5.0V　　

　　■ 过载应用下的恒定功率模式操作　　

　　■ buck和buck-boost应用的低成本和更少的BOM　　

　　■ 电流模式控制　　

　　■ 最大开关频率为40kHz(典型)　　

　　■ 降低频率和突发模式控制，实现高效率　　

　　■ 改善EMI的频率转换　　

　　■ 软启动电源　　

　　■ 内置前沿消隐（LEB）　　

　　■ 逐周期电流限制　　

　　■ FB引脚开环保护　　

　　■ 输出短路保护　　

　　■ VDD具有滞回的欠压锁定　　

　　■ VDD OVP　　

　　■ 内置OTP

　　典型输出功率

拓扑结构	90-264Vac Input (Open frame)
Buck/Buck-Boost	300mA

　　典型应用电路图

　　应用领域：适用于SMPS的低功率AC / DC电源

　　■ 小型家用电器　　

　　■ 线性调节器/ RCC替换

　　OB2222M 应用于Buck/Buck-Boost拓扑结构，90-264Vac 工作范围，输出电压5V，电流300mA，适用于SMPS的低功率AC / DC电源小型家用电器、线性调节器/ RCC替换等领域，更多OB2222MCPA 5V恒压小家电专用芯片产品的详细手册或其它资料，请向骊微电子申请。>>
