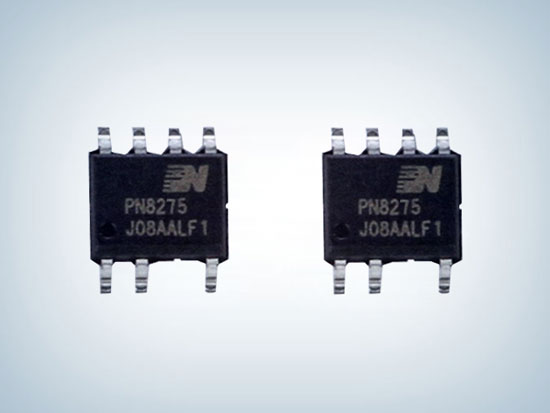

PN8275概述：
PN8275隔离电源芯片内部集成了电流模式控制器和高压启动模块，专用于高性能、外围元器件精简的交直流转换开关电源。该芯片通过QR-PWM、QR-PFM、Burst-mode的三种模式混合调制技术和特殊器件低功耗结构技术实现了超低的待机功耗、全电压范围下的最佳效率。频率调制技术和SoftDriver技术充分保证系统的良好EMI表现。同时，PN8275还提供了极为全面和性能优异的智能化保护功能，包括输入欠/过压保护、X电容放电功能、输出过压保护、外部OTP保护、周期式过流保护、过载保护、软启动功能。
PN8275产品特征：
■ 内置高压启动电路
■ QR-PWM、QR-PFM、Burst-mode混合模式提高效率
■ 自适应PWM开关频率65/85kHz，减小变压器体积
■ 内置输入欠压保护(PN8275)
■ 内置输入过压保护(PN8275P)
■ 内置X电容放电功能(通过IEC62368-1:2014认证
■ 空载待机功耗< 50 mW @230VAC
■ 改善EMI的频率调制技术
■ 供电电压8~40V，适合宽输出电压应用
■ 线电压补偿外部可调
■ 优异全面的保护功能
过温保护 (OTP)
输出过压保护
逐周期过流保护 (OCP)
输出开/短路保护
专利的DMG电阻短路保护(Latch模式)
次级整流管短路保护
过负载保护（OLP）
PN8275封装/订购信息：
PN8275管脚定义:
| 管脚名 | 管脚标号 | 管脚功能描述 |
| DMG | 1 | 去磁引脚，通过电阻分压采用输出电压和输入电压，实现波谷检测，输出过压保护、输入线补偿以及高低压分频功能 |
| FB | 2 | 反馈输入引脚 |
| CS | 3 | 电流检测输入引脚 |
| GND | 4 | 地 |
| GATE | 5 | 输出，用于驱动MOSFET |
| VDD | 6 | 工作电压输入引脚 |
| HV | 7 | 高压启动引脚，通过二极管连接到母线输入，实现高压启动、X电容放电以及输入欠/过压保护功能 |
PN8275隔离电源芯片典型功率:
PN8275典型应用电路图：
更多PN8275-隔离电源芯片的原理图，电源输入输出规格，BOM 表和变压器参数以及安规和 EMI 测试数据等资料，请向骊微电子申请。>>
