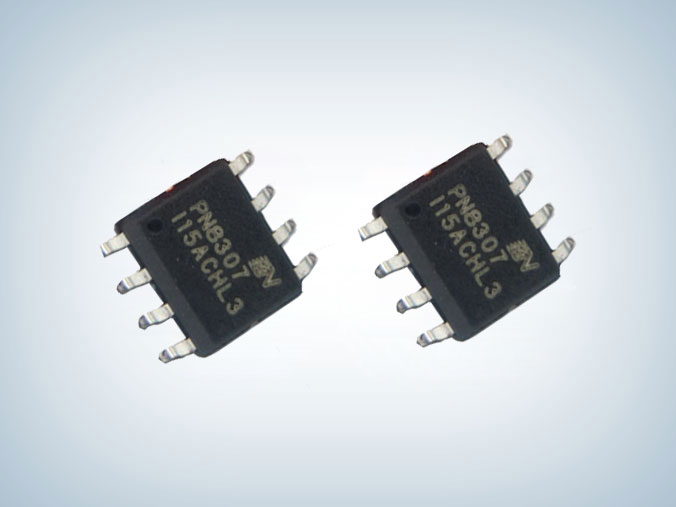

PN8307H PD芯片18W同步整流控制芯片

所属分类:Chipown/芯朋微
品牌:芯朋微
型号:PN8307H
封装:SOP-8
功率:18W
电流:9V2A、12V1.5A、3V5A
订购热线:0755-23087599
  PN8307H概述:
  PN8307H包括同步整流控制器及高雪崩能力功率MOSFET,用于在高性能AC/DC反激系统中替代次级整流肖特基二极管。PN8307H内置电压降极低的功率MOSFET以提高电流输出能力,提升转换效率,使得系统效率可以满足6级能效的标准,并留有足够的裕量。PN8307H集成了极为全面的辅助功能,包含输出欠压保护、防误开启、最小导通时间等功能。

  PN8307H产品特征:
  ■ 内置11mΩ 60V Trench MOSFET
  ■ 适用于3.6V-20V宽供电范围工作
  ■ 适用于DCM和QR工作模式
  ■ 自适应次级电流检测电路
  ■ 优异全面的辅助功能
     欠压保护
     防误开启
      最小导通时间

  PN8307H封装/ 订购信息:

  PN8307H典型应用电路


  PN8307H功能描述:
  1.启动:在系统启动阶段,输出电压比较低时,芯片内置MOS体二极管作为次级的续流二极管。当VCC电压达到 VCC on 时,芯片开始工作;当VCC电压低到 VCC off 时,芯片停止工作,芯片内置MOS体二极管作为次级的续流二极管继续工作。
  2.同步工作模式:芯片控制功率MOSFET开关以实现同步整流功能。当芯片检测到 V SW <-400mV时,控制器驱动功率MOSFET开启;当芯片检测到 V SW >-30mV时,控制器驱动功率MOSFET关闭。
  3.自适应关断阈值调节:PN8307H 能 够 精 确 地 检 测 到 内 置 功 率MOSFET的漏源端压差。第一个开关周期时关断阈值设定为初值(-30mV),从第二个开关周期开始会根据采样的漏源端压差来自主调节关断阈值,经过若干周期的调整,使得关断阈值为最佳关断值,以减小体二极管导通的时间,获得最佳的效率。
