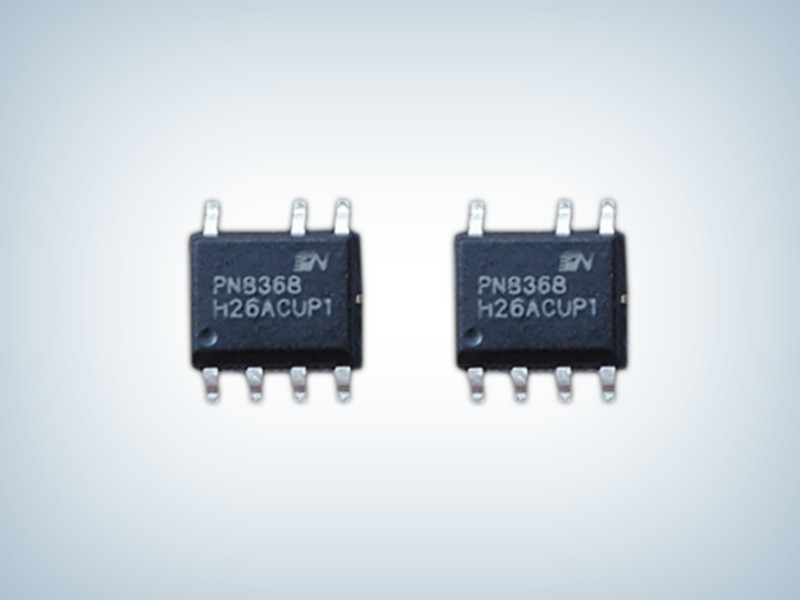

PN8368_8W充电器IC方案 PN8368

所属分类:Chipown/芯朋微
品牌:芯朋微
型号:PN8368
封装:SOP7
功率:8W
电流:1.6A
订购热线:0755-23087599
PN8368产品描述:
PN8368集成超低待机功耗准谐振原边控制器及650V高雪崩能力智能功率MOSFET,用于高性能、外围元器件精简的充电器、适配器和内置电源。PN8368为原边反馈工作模式,可省略光耦和TL431。内置高压启动电路,可实现芯片空载损耗(230VAC)
小于30mW。在恒压模式,采用准谐振与多模式技术提高效率并消除音频噪声,使得系统满足6级能效标准,可调输出线补偿功能能使系统获得较好的负载调整率;在恒流模式,输出电流和功率可通过CS脚的RCS电阻进行调节。该芯片提供了极为全面的智能保护功能,包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护等。

PN8368产品特点:
内置650V高雪崩能力智能功率MOSFET
内置高压启动电路,小于30mW空载损耗(230VAC)
采用准谐振与多模式技术提高效率,满足6级能效标准
全电压输入范围±5%的CC/CV精度
原边反馈可省光耦和TL431
恒压、恒流、输出线补偿外部可调
无需额外补偿电容
无音频噪声
智能保护功能
    过温保护 (OTP)
    VDD欠压&过压保护 (UVLO&OVP)
     逐周期过流保护 (OCP)
     CS开/短路保护 (CS O/SP)开环保护 (OLP)

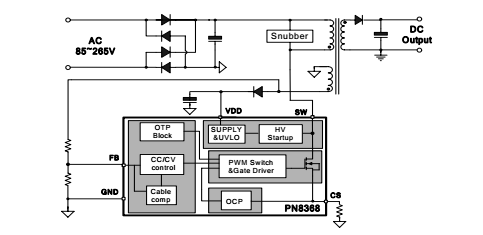

典型应用图
