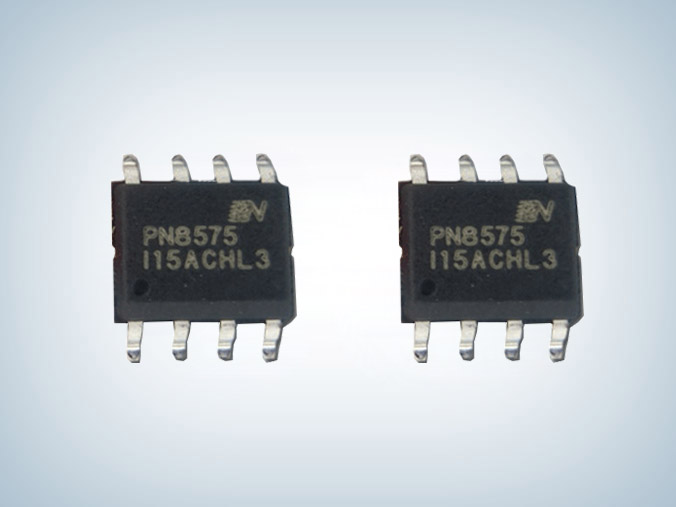

PN8575P原边反馈芯片集成低待机功耗原边控制器及BJT，用于低成本、外围元器件精简的充电器、适配器和内置电源。
PN8575P为原边反馈工作模式，可省略光耦和TL431。在恒压模式，采用多模式技术提高效。
率并消除音频噪声，使得系统满足5级能效标准，可调输出线补偿功能能使系统获得较好的负载调整率；在恒流模式，输出电流和功率可通过CS脚的电阻进行调节。
该芯片提供了极为全面的智能保护功能，包含逐周期过流保护、过压保护、过温保护、输出短路保护、CS开/短路保护和输入欠压保护等。
PN8575SE-P1特性
■ 内置800V BJT
■ 采用多模式技术提高效率，满足5级能效标准
■ 全电压输入范围±5%的CC/CV精度
■ 原边反馈可省光耦和TL431
■ 恒压、恒流、输出线补偿外部可调
■ 无需额外补偿电容
■ 无音频噪声
■ 智能保护功能
过温保护 (OTP)
VDD欠压&过压保护 (UVLO&OVP)
逐周期过流保护 (OCP)
CS开/短路保护 (CS O/SP）
输入欠压保护

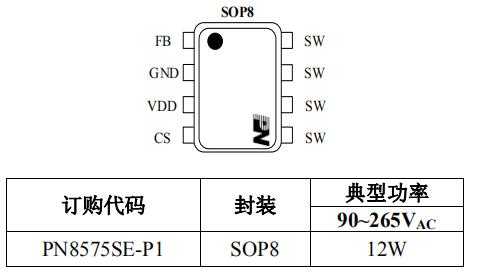

封装/订购信息

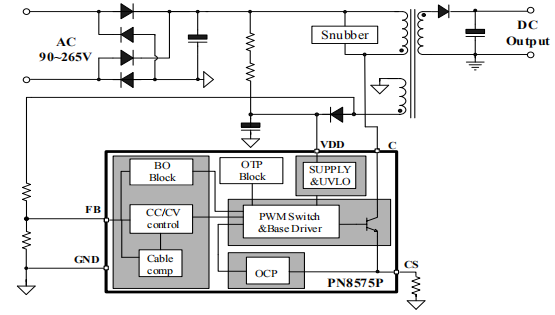

典型电路图
应用领域
■ 开关电源适配器
■ 电池充电器
■ 机顶盒电源
PN8575P 12w原边反馈芯片是内置 BJT 原边反馈交直流转换器，可省光耦和TL431，拥有恒压恒流控制环路，可以实现高精度的恒压、恒流输出，满足大部分充电器和适配器需求，在实际应用中可以直接PIN对PIN PN8580和OB2500，更多PN8575SE-P1 12w原边反馈芯片产品手册、应用资料、样品及价格请向骊微电子申请。>>
