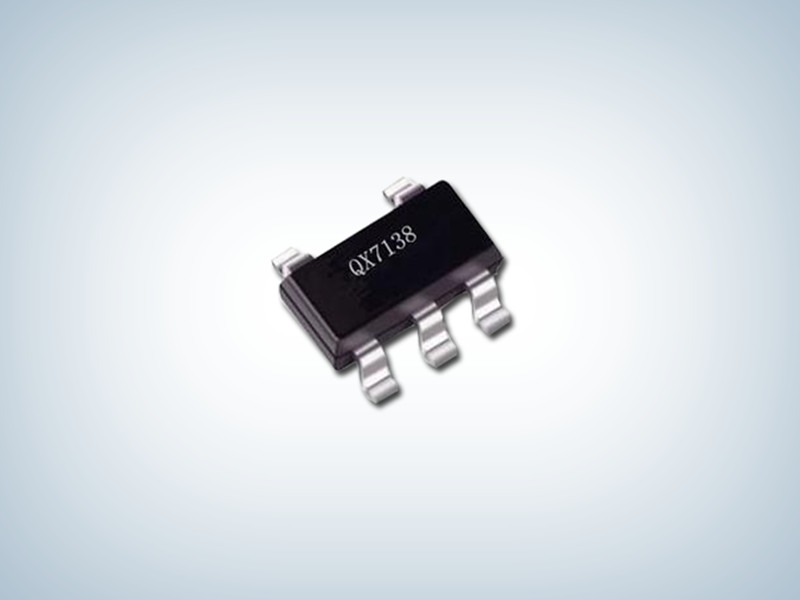

QX7138_LED线性恒流驱动IC QX7138

所属分类:泉芯系列
品牌:泉芯
型号:QX7138
封装:SOT-23-5
功率:
电流:2.5A
订购热线:0755-23087599
QX7138产品描述:
QX7138是一种PWM调光的、低压差的LED线性降压恒流驱动器。
QX7138仅需要外接一个电阻和一个NMOS管就可以构成一个完整的LED恒流驱动电路,调节该外接电阻就可以调节输出电流,输出电流可调范围为20mA到3.0A。
QX7138还可以通过在DIM引脚加外部信号进行PWM调光,DIM脚输入信号的频率范围是200HZ到10KHZ,当不需要调光功能时,DIM可以悬空。
QX7138正常工作电压为3.0V到6.0V,当电源电压高过6.0V时,通过外部的钳位电路使芯片工作电压钳位在6.0V即可满足高压大电流恒流LED驱动。
QX7138采用SOT-23-5的封装形式。

QX7138产品特点:
电源电压:3.0V~6.0V
PWM调光频率:200HZ~10KHZ
输出电流:20mA到3.0A。
输出电流精度:优于±5%
仅需外接一个电阻和一个NMOS管
电压可开展至400V以上,电流可扩展到3.0A。

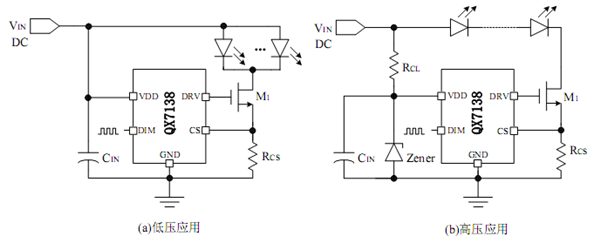

 典型应用图
