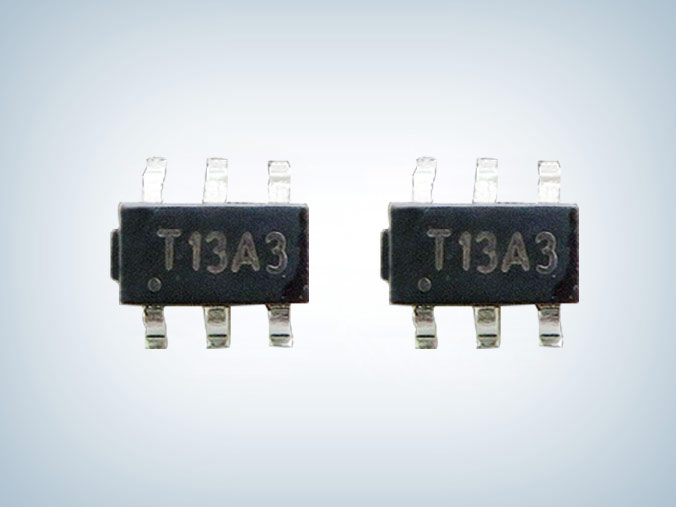

AP2004H锂电池升压芯片

所属分类:Chipown/芯朋微
品牌:芯朋微
型号:AP2004H
封装:SOT23-6
功率:2.5 ~ 5.5V
电流:3A
订购热线:0755-23087599
  锂电池升压芯片AP2004采用 6 引脚的扁平 SOT-23 封装,是一个恒定频率峰值电流模式的异步PWM 升压转换器。需要一个外部肖特基二极管。在轻负载时,AP2004H 工作在轻负载模式。静态电流为 100uA,关断电流小于 1uA。内部 NMOS 管导通电阻为 130mΩ,保证在整个输出负载范围内高效率。3A 峰值电流使得 AP2004H 可以提供 1.5A 输出负载电流。非常适应于 MID 和移动电源。输入电压范围 2.5 ~ 5.5V ,内部工作频率是设定在1.0MHz。

  ap2004h芯片特性
  ■ 高效率:高达 92%
  ■ 1.0MHz固定开关频率
  ■ 3A开关限流
  ■ 低导通电阻: 0.13Ω z 精准参考电压:0.6V
  ■ 微型化外围元件
  ■ <1µA 停机电流
  ■ 节约空间的 SOT-23-6L 封装

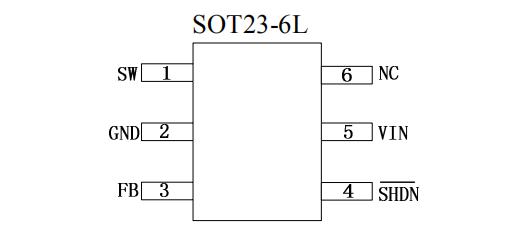

  AP2004引脚功能

引脚序号 引脚名称 引脚功能
1 SW 开关引脚。外接电感。
2 GND 电源地。
3 FB 反馈输入引脚。FB连接到外部电阻分压器的中心点。反馈阈值电压为0.6V。
4 SHDN 芯片关断信号输入。逻辑高电平是正常的工作模式,逻辑低电平是停机状态。不要悬空。
5 VIN 电源输入。必须通过一个10μF或更大的陶瓷电容器紧密的耦合到电源GND(引脚2)。
6 NC 无内部连接。

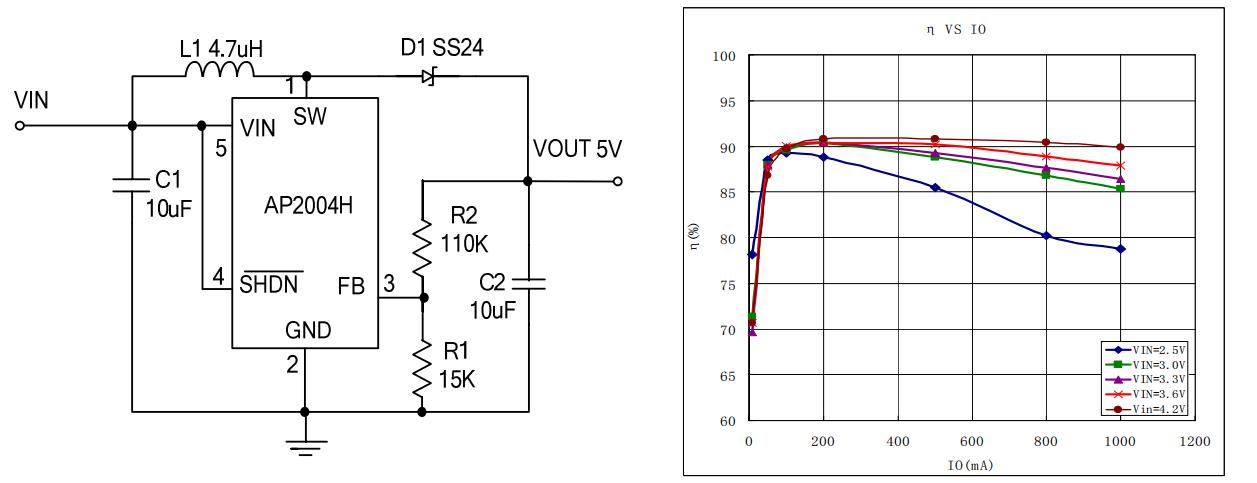

  ap2004h电路图及效率曲线

  应用领域
  ■ 白光LED驱动
  ■ PCI或PCI-express插槽的网卡电源
  ■ MID和移动电源

  锂电池升压芯片AP2004是1MHz, 3A 升压转换器,在应用中输出电容建议用 10μF,电感值为 3.3μH 到 10μH。肖特基二极管具有正向压降低和快速反转恢复的特点,是 AP2004H 的最好选择,用肖特基二极管可以得到更高效率,更多AP2004H锂电池升压芯片产品手册及应用资料请向芯朋微代理骊微电子申请。>>
