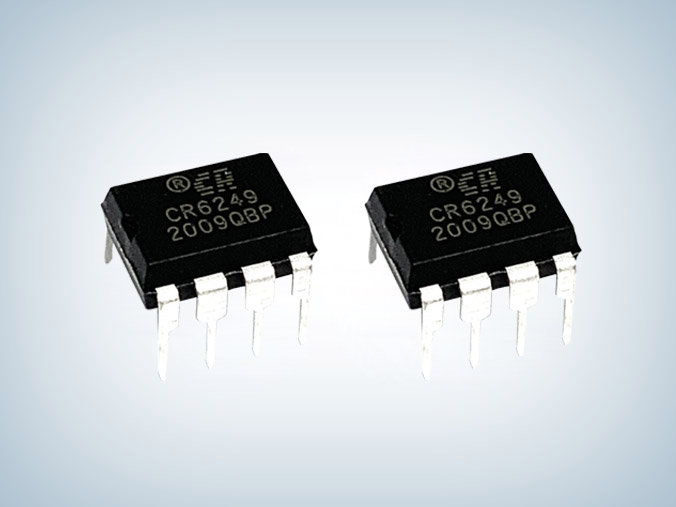

CR6249 18W原边芯片

所属分类:CR/启臣微
品牌:CR启辰微
型号:CR6249
封装:DIP-8L/SOP-7L
功率:≤18W
电流:
订购热线:0755-23087599
  CR6249 是一款高性能原边检测控制的 PWM 开关,待机功耗小于 75mW。CR6249内部采用了多模式控制的效率均衡技术,用于优化芯片系统待机功耗和提升效率,同时采用了初级电感量补偿技术和内部集成的输出线电压补偿技术,保证了芯片在批量生产过程中CC/CV 输出精度,内置的全电压功率自适应补偿技术保证了系统在全电压范围(90V~264V)内输出恒定的功率。
  CR6249 18W原边芯片集成了多种功能和保护特性,包括欠压锁定(UVLO),VDD 过压保护(OVP),软启动,过温保护(OTP),逐周期电流限制(OCP),CS 引脚悬空保护,输出短路保护,内置前沿消隐电路,使得芯片具有更高的可靠性。

  主要特点
  ■ 待机低于75mW
  ■ 原边检测拓扑结构,无需光耦和TL431
  ■ 全电压范围内高精度恒压和恒流输出
  ■ 可编程CC/CV模式控制
  ■ 采用多模式控制的效率均衡技术
  ■ 内置输出线电压补偿功能
  ■ 内置初级电感量偏差补偿功能
  ■ 内置全电压功率自适应补偿功能
  ■ 动态负载响应功能
  ■ 内置过温度保护功能
  ■ 内置CS开路保护功能
  ■ 内置输出短路保护功能
  ■ 内置前沿消隐
  ■ 启动电流和工作电流低
  ■ VDD端过压保护和钳位保护
  ■ 逐周期过流保护
  ■ DIP-8L、SOP-7L绿色封装

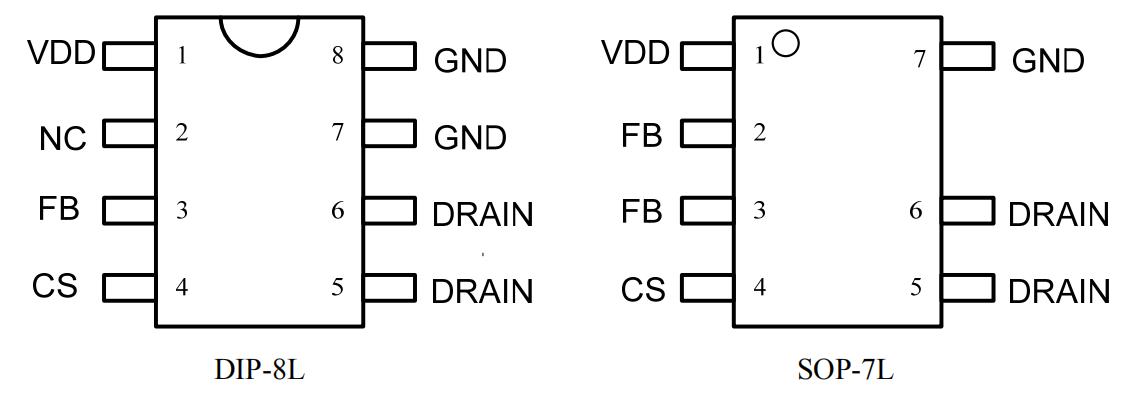

  引脚功能及描述

引脚 符号 描述
1 VDD IC 供电引脚。该引脚为芯片的正常工作提供电压。
2/3 FB 辅助绕组电压反馈输入端,通过一个电阻分压器连接到反射输出电压的辅助绕组上。
4 CS CS 电阻引脚,用于初级峰值电流检测。
5/6 DRAIN HV MOSFET 漏端引脚。
7/8 GND 地线引脚。

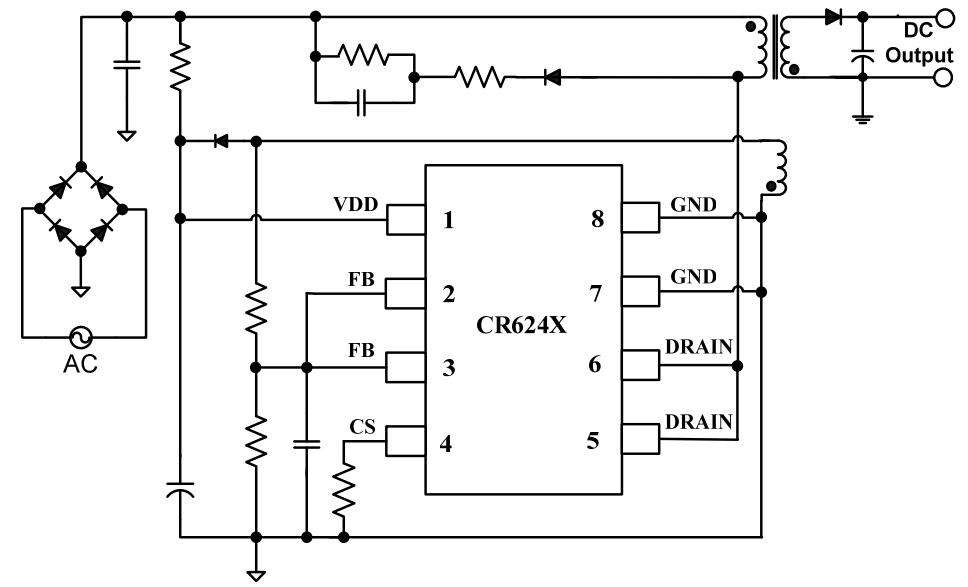

  典型应用电路图

  应用领域
  ■ 小功率电源适配器
  ■ 蜂窝电话充电器
  ■ 数码相机充电器
  ■ 电脑和服务器辅助电源
  ■ 替代线性调整器和RCC

  CR6249功率≤18W,采用原边控制方式,不需要 TL431 和光耦,是高精度CC/CV原边检测PWM开关,更多CR6249 18W原边芯片产品手册、应用资料请向骊微电子申请。>>
