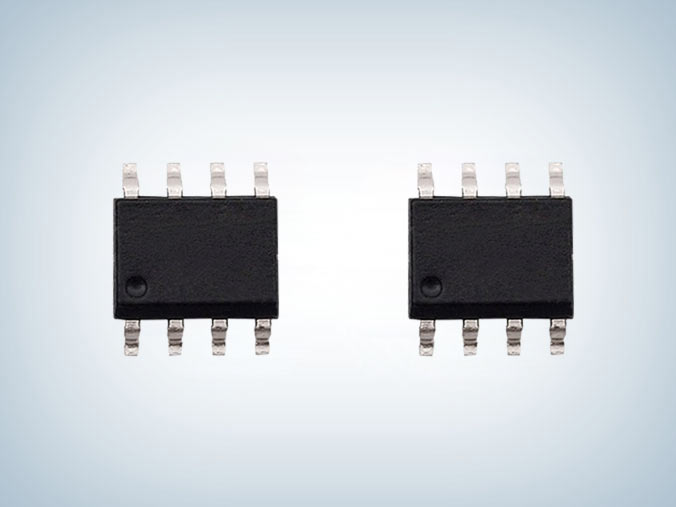

CR5168SK 20w快充芯片

所属分类:CR/启臣微
品牌:CR启辰微
型号:CR5168SK
封装:SOP-8L
功率:20W
电流:
订购热线:0755-23087599
  CR5168采用SOP-8L 的封装,提供 VDD 电压从 8.5V 至 36.5V 更宽的工作范围,是一款高集成度、低待机功耗的 CCM+PFM 混合电流模式 PWM 控制开关,通过频率抖动和软驱动电路的设计,降低开关噪声,简化了 EMI 设计。
  CR5168 20w快充芯片提供了完整的保护功能,如 OCP、OTP、VDD_OVP、UVLO 等。轻载时会降低频率,最低频率 22kHz 可避免音频噪声。软启动功能可以减少系统启动时 MOSFET 的应力,前沿消隐时间简化了系统应用。

  CR5168SK 20w快充芯片特点
  ■ 较低的启动电流 (大约3μA)
  ■ 全电压范围待机低于75mW
  ■ 满足六级能效标准
  ■ 内置软启动减少MOSFET应力
  ■ CCM+PFM控制模式
  ■ 内建同步斜坡补偿,消除次谐波震荡
  ■ 内建频率抖动功能,降低EMI
  ■ 内置65kHz开关频率
  ■ 轻载降低工作频率
  ■ VDD电压8.5V至36.5V,工作范围更宽
  ■ VDD过压保护功能
  ■ 内置前沿消隐电路
  ■ 内置过温保护
  ■ 过载保护
  ■ SOP-8L绿色封装

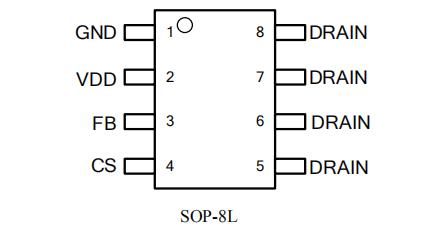

  管脚排列描述

引脚序号 符号 描述
1 GND 地脚
2 VDD 电源脚
3 FB 电压反馈脚,和 CS 共同决定输出占空比,同时此脚控制系统工作频率
4 CS 电流检测脚,连接电阻在 MOSFET 的源和地之间检测电感电流
5/6/7/8 DRAIN HV MOSFET 漏端引脚

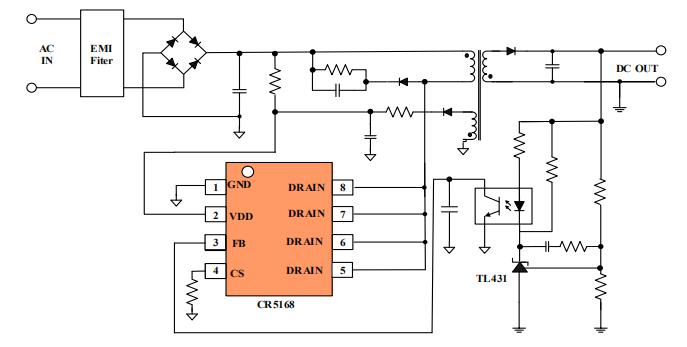

  典型应用电路图

  应用领域
  ■ AC/DC适配器
  ■ PD电源适配器
  ■ 充电器
  ■ 存储设备电源

  CR5168SK工作于全电压90-264VAC,搭配CR3016,典型应用CR5168SK+CR3016_20W快速充电器,是一款低待机、高效率、全模式(5V/9V/12V)、多电压输出、智能匹配移动设备,实现快速充电,满足快充能效标准。更多CR5168SK 20w快充芯片产品手册、应用资料请向启辰微代理商骊微电子申请。>>
