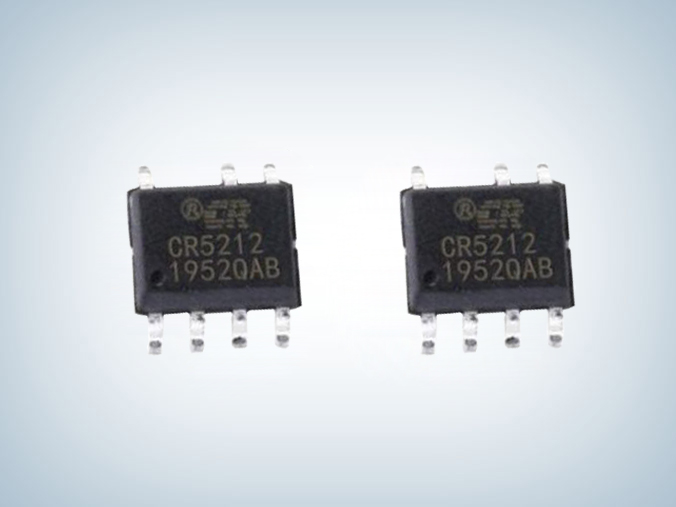

CR5212 5W 充电器电源ic芯片

所属分类:CR/启臣微
品牌:启臣微
型号:CR5212
封装:SOP-7L
功率:5W
电流:
订购热线:0755-23087599

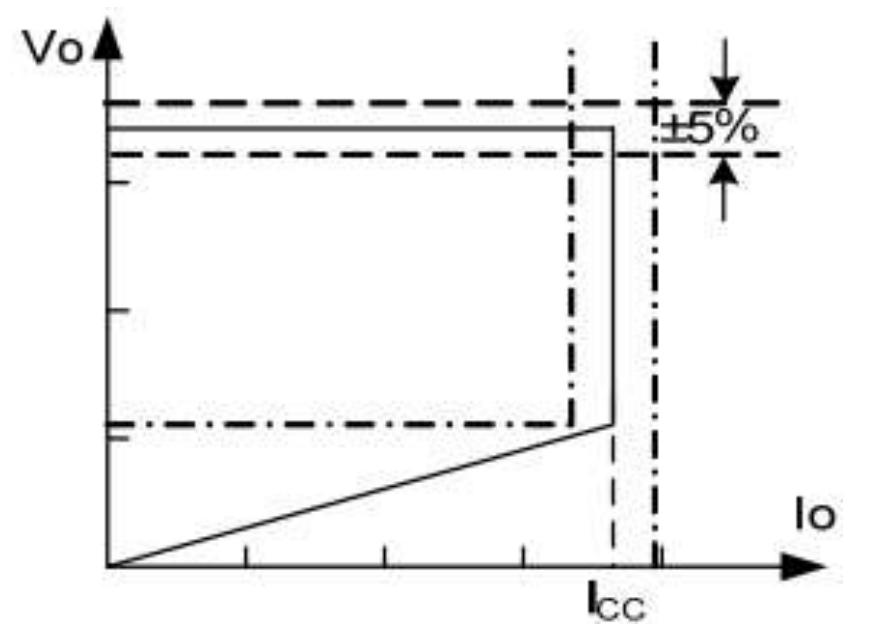

  CR5212充电器电源ic芯片是一款应用于小功率 AC/DC 充电器和电源适配器的高性能离线式脉宽调制控制器。该芯片采用原边检测和调整的拓扑结构,因此在应用时无需 TL431 和光耦。 芯片内置恒流/恒压两种控制方式,其典型的控制曲线如图所示。

  在恒流控制时,最大输出电流和输出功率可以通过CS 引脚的限流电阻 RS设定。在恒压控制时,内置恒压采样电路以及高精度的误差比较器基准电压保证了芯片的高性能和高精度。此外,内置线损补偿电路保证了从空载到满载条件下输出电压精度。芯片还具有极低的静态工作电流(典型值为 650μA),芯片待机功耗低于 100mW。

  CR5212芯片针对各种故障设计了一系列完善的保护措施,包括逐周期电流限制、峰值电流限制、过压保护、FB 开路保护、CS 开路保护、输出短路保护、LEB、OTP、电源箝位和欠压锁定功能。

  CR5212电源ic芯片特征
  ■ 低启动电流
  ■ 恒压精度可达±5%、恒流精度可达±4%
  ■ 原边检测拓扑结构,无需TL431和光耦
  ■ 全电压范围内高精度恒压和恒流输出
  ■ 可编程CC/CV模式控制
  ■ 内置输出线电压补偿功能
  ■ 内置初级电感量偏差补偿功能
  ■ 内置前沿消隐电路 (LEB)
  ■ 内置高低压过功率补偿
  ■ 内置次级电压采样控制器
  ■ 无音频噪音控制技术
  ■ VDD端过压保护
  ■ 内置FB开路保护功能
  ■ 内置CS开路保护功能
  ■ 欠压锁定保护功能
  ■ 逐周期电流限制
  ■ 过载保护
  ■ 过温保护
  ■ SOP-7L封装

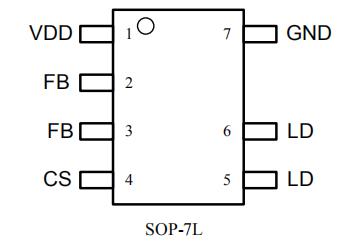

  CR5212芯片引脚图

引脚 名称 输入/输出 描述
1 VDD Power 电源。
2、3 FB IN 辅助绕组电压反馈输入端。此引脚通过一个电阻分压器连接到反射输出电压的辅助绕组上。
4 CS IN 电流检测输入端。
5、6 LD OUT 内置 BJT 集电极端。
7 GND Power 地。

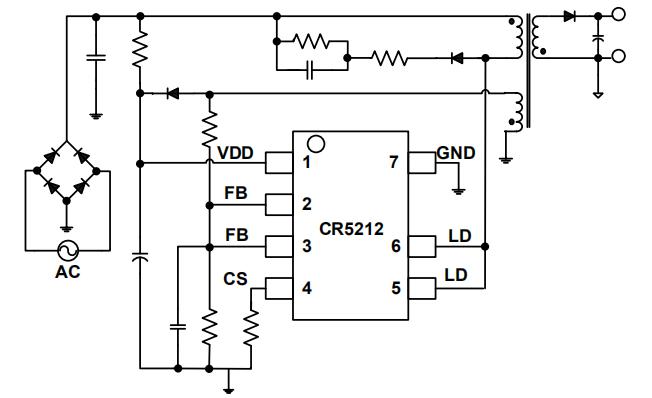

  cr5212电路图

  应用领域
  ■ 手机/数码摄像机充电器
  ■ 小功率电源适配器
  ■ 电脑和电视机的辅助电源
  ■ 替代线性调节器或RCC

  CR5212高精度恒流/恒压原边PWM功率开关采用SOP-7L封装是一款低成本、高性价比的脉宽调制控制器,85-264VAC典型应用功率≤5W,适用于离线式小功率 AC/DC 电池充电器和电源适配器。它采用原边控制方式,因此不需要 TL431 和光耦。内置采样电路能够提供高精度恒流/恒压控制,能够较好地满足大多数充电器的要求,更多cr5212芯片规格书及应用资料手册请向启臣微代理骊微电子申请。>>
