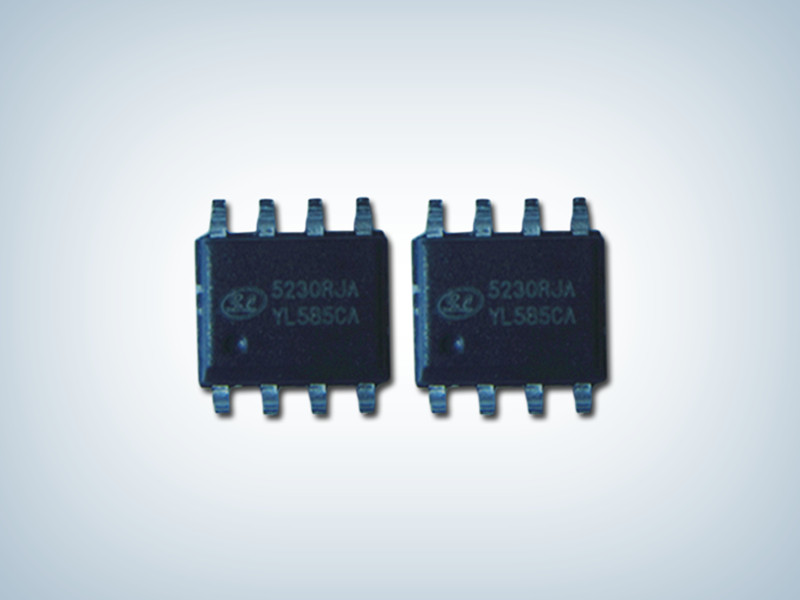

SD45230充电器电源芯片方案

所属分类:士兰微电源ic
品牌:士兰微
型号:SD45230
封装:SOP-8
功率:12W
电流:2.4A
订购热线:0755-23087599
SD45230产品描述:
SD45230是一款微型SOP8封装、高效率、可调限流的降压型DC-DC转换芯片。芯片内部包括误差放大器、振荡器、电流比较器、斜坡补偿、电流采样、逻辑驱动等模块,电流误差放大器的内部集成,使得该芯片可以实现恒压恒流控制。峰值电流模式的PWM控制环路以及补偿网络的外部可调,使该芯片可在宽负载范围内提供稳定的输出电压;电流采样端的引出,通过设定采样电阻值,可以简单、精确的实现限流值的外部调节。
导通电阻150mΩ的MOSFET的内部集成,提供了高的转换效率;内部3.5A的限流值以及短路保护、过温保护避免了芯片在超负荷负载或者温度过热时受到损坏; 120KHz的高频率以及微型SOP-8封装,最大限度的减小了整体解决方案的占板面积。

SD45230产品特点:
高达2.1A(SD45230RSA)/2.4A(SD45230RJA)的输出电流能力
输入欠压锁定
40V的最高工作电压
120KHZ的开关频率,降低EMI的抖频技术
拥有专利技术的恒压恒流控制
拥有专利技的输出电压导线电阻损耗补偿
限流可调
过温保护
纤小型SOP-8/ESOP-8封装

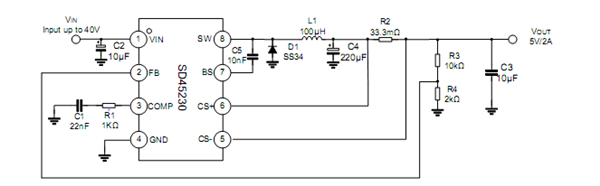

典型应用图
