SD8525H同步整流控制芯片

所属分类:士兰微电源ic
品牌:士兰微
型号:SD8525H
封装:SOP-8
功率:12V3A
电流:3A
订购热线:0755-23087599
  SD8525H描述:
  SD8525H是一款内置MOS的高性能,快速关断的同步整流控制芯片。在高性能隔离型电源拓扑应用中替代肖特基二极管,以提髙系统效率。可配合原边芯片工作在CCM、DCM、QR多种工作模式。
  SD8525H采用内置VCC供电技术,集成高压供电和输出供电两种供电方式。内置斜率检测功能,防止在谐振阶段的误导通。同时兼容高侧端应用和低侧端应用。
  SD8525H采用SOP8贴片封装。

  SD8525H主要特点:
  ◆内置100V,10mΩ高性能MOS
  ◆兼容高侧端和低侧端同步整流应用
  ◆兼容DCM,CCM,QR多种应用模式
  ◆斜率检测功能,防止在谐振阶段的误导通
  ◆内置高压端VCC供电和输出端VCC供电技术
  ◆250μA低待机电流
  ◆SOP8封装

  管脚排列图:

  管脚说明:
管脚号 管脚名称 I/O 功能描述
1,2 VSS G 芯片地和功率MOS管源端
3 VCC P 芯片电源
4 VO I 输出供电端
5 VD I 漏端电压检测端
6,7,8 DRAIN I 功率MOS管漏端

  SD8525H典型应用图

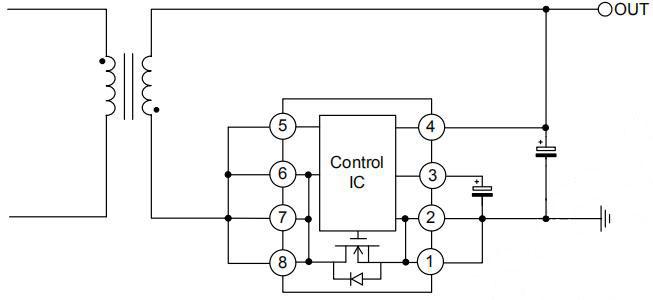

  低侧端应用:

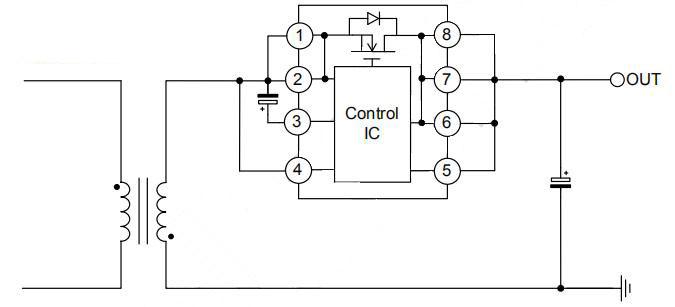

  高侧端应用:

  应用领域:
  ◆充电器
  ◆适配器

  如果需要SD8525H同步整流控制芯片12V3A适配器方案详细手册或原理图,电源输入输出规格,BOM 表和变压器参数等详细资料的,请向我们申请。
