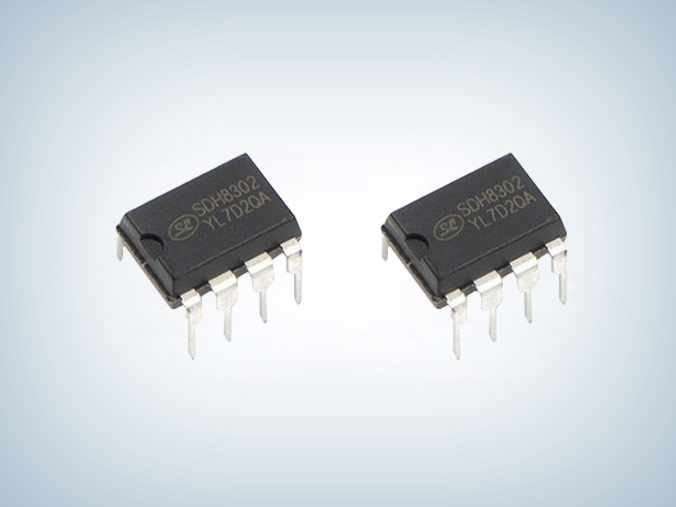

SDH8302 电磁炉开关电源芯片

所属分类:SLAN士兰微
品牌:士兰微
型号:SDH8302
封装: DIP8/SOP8
功率:5W-8W
电流:
订购热线:0755-23087599
  SDH8302开关电源芯片195~265V典型输出功率,适配器:10W、开放式:13W;85~265V典型输出,适配器:5W、开放式:8W,sdh8302可兼容PIN脚代换8012/vip22等,被广泛应用于离线式开关电源、非隔离升压降压转换器、小家电等领域。

  SDH8302 是用于开关电源的内置高压 MOSFET 的电流模式 PWM 控制器。
  SDH8302 内置高压启动电路。在轻载下会进入打嗝模式,从而有效地降低系统的待机功耗。具有降频功能,进一步优化轻载条件下的转换效率。具有抖频功能,能够改善 EMI 特性。具有软启动功能,能够减小器件的应力,防止变压器饱和。有 VDD 打嗝功能,不仅防止 VDD 欠压重启,也有效地降低待机功耗。
  SDH8302 内部还集成了各种异常状态的保护功能,包括:VDD 欠压保护,VDD 过压保护,前沿消隐,输出短路保护,过流保护,过温保护等。且保护后,电路会不断自动重启,直到系统正常为止。

  SDH8302芯片主要特点
  ■ 高压启动
  ■ 轻载打嗝
  ■ 降频
  ■ 抖频
  ■ 软启动
  ■ VDD 打嗝
  ■ VDD 欠压保护
  ■ VDD 过压保护
  ■ 前沿消隐
  ■ 输出短路保护
  ■ 过流保护
  ■ 过温保护

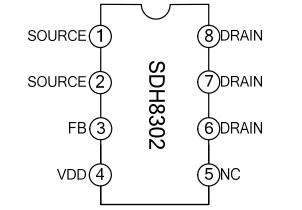

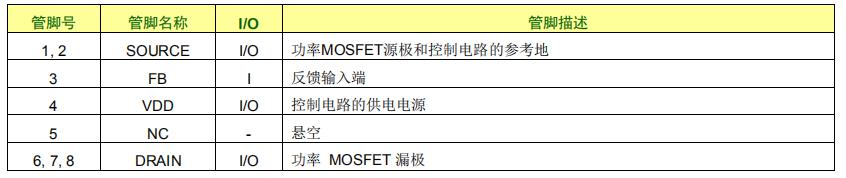

  sdh8302引脚功能

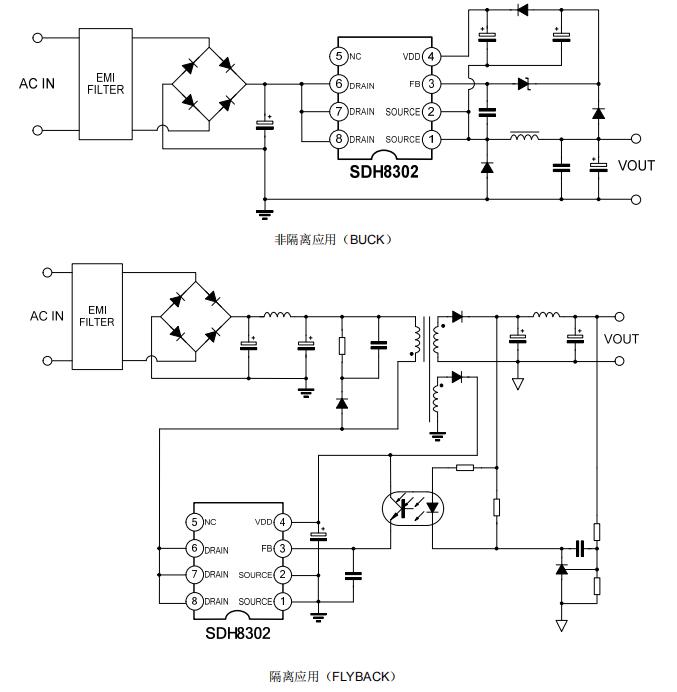

  典型应用电路图

  应用领域
  ■ 离线式开关电源
  ■ 非隔离升压降压转换器
  ■ 小家电

  SDH8302电磁炉开关电源芯片是电流模式PWM控制器,采用DIP-8封装,可PIN脚代换AP8012H,SDH8302S采用SOP封装,可以PIN脚替代VIPER12A/AP8012H ,更多SDH8302相关隔离模式与非隔离模式的应用说明书及sdh8302代换8012,sdh8302代换vip22应用资料,请向士兰微代理骊微电子申请。>>
