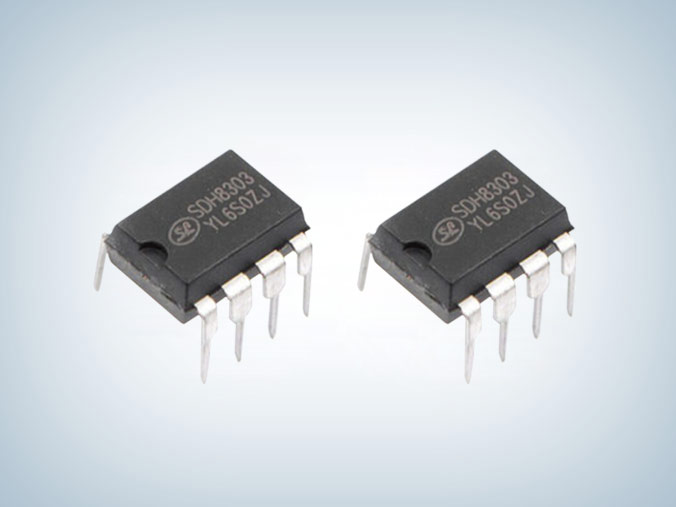

SDH8303 12W电磁炉芯片

所属分类:SLAN士兰微
品牌:士兰微
型号:SDH8303
封装:DIP-8
功率:7W-12W
电流:
订购热线:0755-23087599
  SDH8303电磁炉芯片是电流模式PWM控制器,内置高压启动电路。在轻载下会进入打嗝模式,从而有效地降低系统的待机功耗。具有降频功能,进一步优化轻载条件下的转换效率。具有抖频功能,能够改善 EMI 特性。具有软启动功能,能够减小器件的应力,防止变压器饱和。有 VDD 打嗝功能,不仅防止 VDD 欠压重启,也有效地降低待机功耗。
  SDH8303 内部还集成了各种异常状态的保护功能,包括:VDD 欠压保 护,VDD 过压保护,前沿消隐,输出短路保护,过流保护,过温保护等。且保护后,电路会不断自动重启,直到系统正常为止,是用于开关电源的内置高压 MOSFET 的电流模式 PWM 控制器。

  sdh8303电源芯片特点
  ■ 高压启动
  ■ 轻载打嗝
  ■ 降频
  ■ 抖频
  ■ 软启动
  ■ VDD 打嗝
  ■ VDD 欠压保护
  ■ VDD 过压保护
  ■ 前沿消隐
  ■ 输出短路保护
  ■ 过流保护
  ■ 过温保护

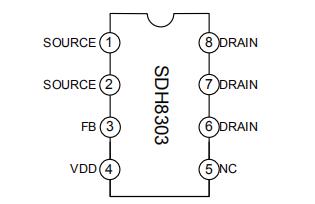

  管脚排列图

管脚号 管脚名称 I/O 管脚描述
1, 2 SOURCE I/O 功率MOSFET源极和控制电路的参考地
3 FB I 反馈输入端
4 VDD I/O 控制电路的供电电源
5 NC - 悬空
6, 7, 8 DRAIN I/O 功率 MOSFET 漏极

  典型输出功率能力
产品 195~265V 85~265V
适配器 开放式 适配器 开放式
SDH8303 12W 20W 7W 12W

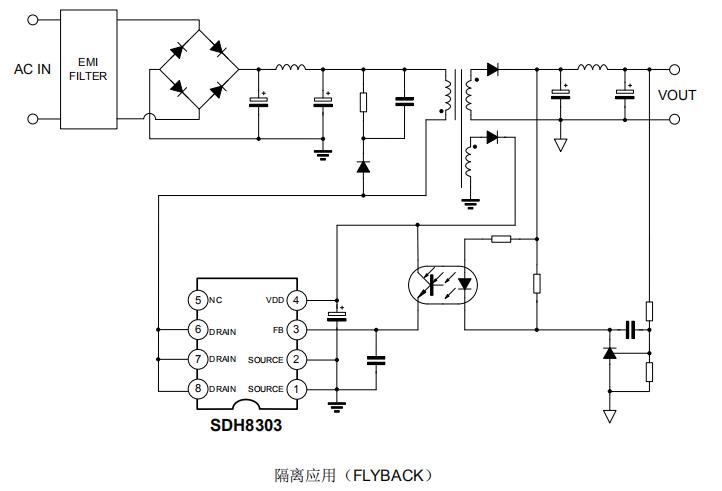

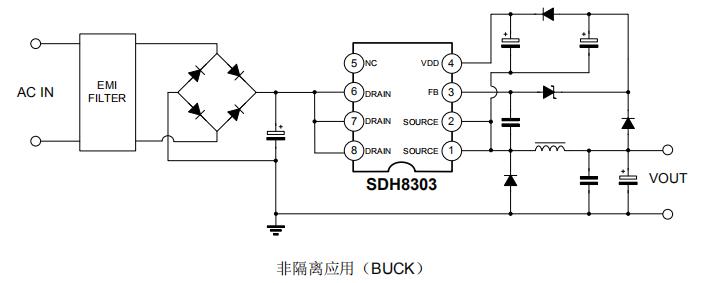

  sdh8303应用电路图:非隔离应用(BUCK)/隔离应用(FLYBACK)

  应用领域
  ■ 离线式开关电源
  ■ 非隔离升压降压转换器
  ■ 小家电

  SDH8303引脚功能和电气特性和viper22a/AP8012H相似,在实际应用中,不改版的情况下,sdh8303是可以直接PIN脚兼容代换viper22a/AP8012H的,sdh8303电源芯片被广泛应用于小家电、非隔离升压降压转换器、离线式开关电源等领域,更多SDH8303电磁炉芯片产品手册及应用说明请向士兰微代理骊微电子申请。>>
