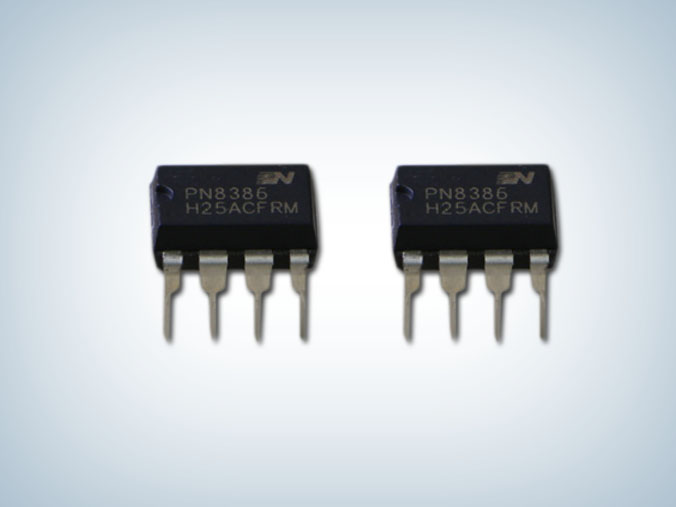

PN8386集成超低待机功耗准谐振原边控制器及650V高雪崩能力智能功率MOSFET，用于高性能、外围元器件精简的充电器、适配器和内置电源。PN8386为原边反馈工作模式，可省略光耦和TL431。内置高压启动电路，可实现芯片空载损耗（264VAC）小于50mW。在恒压模式，采用准谐振与多模式技术提高效率并消除音频噪声，使得系统满足6级能效标准，可调输出线补偿功能能使系统获得较好的负载调整率；在恒流模式，输出电流和功率可通过CS脚的电阻进行调节。该芯片提供了极为全面的智能保护功能，包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护等。
PN8386产品特点：
■ 内置650V高雪崩能力的功率MOSFET
■ 内置高压启动电路小于50MW空载损耗(264V AC)
■ 采用准谐振与多模式技术提高效率满足6级能效标准
■ 全电压输入范围±5%的CC/CV精度
■ 原边反馈可省光耦和TL431
■ 恒流恒压输出线补偿外部可调
■ 无需额外补偿电容
■ 无音频噪声
■ 智能保护功能：过温保护（OTP）、VDD欠压&过压保护 (UVLO&OVP)、逐周期过流保护 (OCP)、CS开/短路保护 (CS O/SP）、开环保护 (OLP)。
pn8386引脚功能及电压

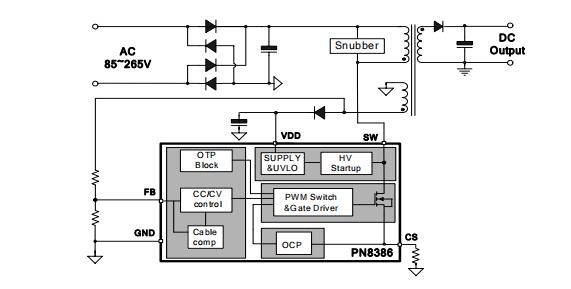

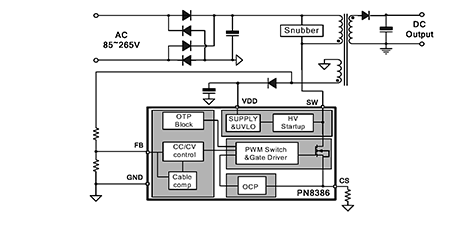

典型应用电路
应用领域
■ 开关电源适配器
■ 电池充电器
■ 机顶盒电源
PN8386是超低待机功耗准谐振原边反馈交直流转换器，拥有恒压恒流控制环路，可以实现高精度的恒压、恒流输出，以满足大部分充电器和适配器需求，典型应用于5V3A 适配器六级能效方案，更多PN8386产品手册、电气规格、变压器规格、性能测试等应用资料请向芯朋微代理骊微电子申请。>>
