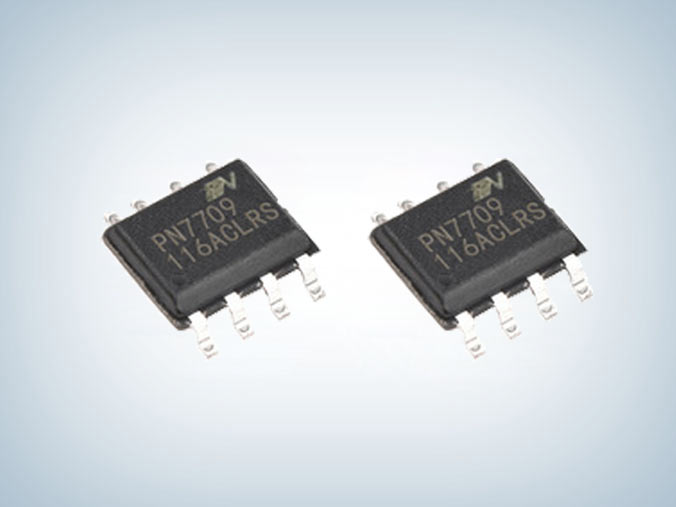

PN7709 40V门锁马达电机驱动芯片

品牌:芯朋微
型号:PN7709
封装:SOP8-PP
功率:5.5V~40V
电流:9A
订购热线:0755-23087599
  PN7709智能门锁电机驱动芯片采用SOP8-PP封装,具有良好的散热性能,驱动级为HVCMOS结构,高侧导通电阻0.06ohm,低侧导通电阻 0.06ohm。是一款具有低功耗睡眠模式、低导通内阻的两通道直流马达驱动芯片,其可以控制马达进入正转、反转、刹车、滑行和超低功耗睡眠模式。

  该芯片集成了欠压保护、过温保护、输出短路保护和外部可调节驱动限流等功能,并且可以将错误状态反馈给MCU,保障马达安全工作。PN7709智能门锁电机驱动芯片的两个输入管脚IN1和IN2兼容5V和3.3V信号控制,具有良好的抗干扰性。

  PN7709芯片特征
  ■ 宽电源电压范围:5.5V~40V
  ■ 低导通电阻(HS:0.06ohm;LS:0.06ohm)
  ■ 正转、反转、刹车和睡眠模式
  ■ 低睡眠电流:IVCC<10uA(IN1=IN2=0V,维持1ms 以上)
  ■ 输入管脚兼容5V和3.3V控制信号
  ■ 提供最大9A峰值工作电流
  ■ 异常保护反馈功能,异常保护包括: 电源欠压保护、内置过温保护、内置输出短路保护

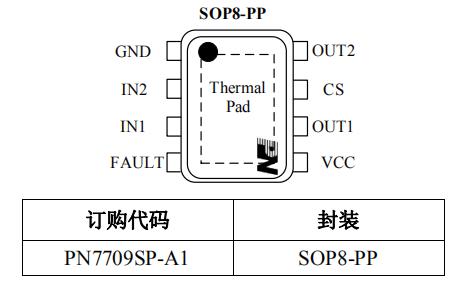

  封装/订购信息

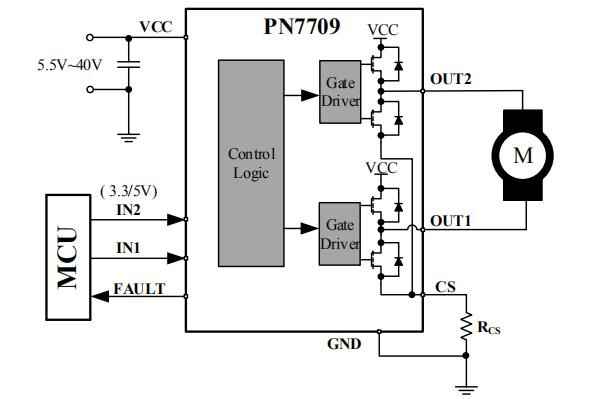

  典型电路

  应用领域
  ■ 智能电表
  ■ 智能门锁
  ■ 家电
  ■ 摄像头
  ■ 直流有刷电机应用

  PN7709门锁马达电机驱动芯片,Rdson:0.12Ω,CS可调ILIMIT,连续驱动3.8A,带散热焊盘,其工作电压、导通电阻、OCP阈值等和MP6612、MP6619基本一致,是可以直接兼容替代的,更多PN7709产品手册、电气特性等应用资料请向骊微电子申请。>>
