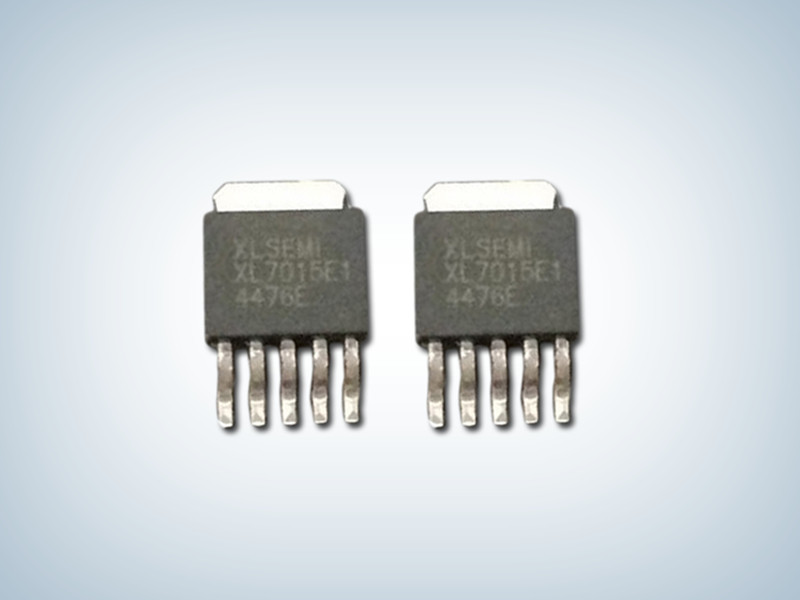

XL7015_降压电源芯片 XL7015

所属分类:XL/芯龙系列
品牌:XL/芯龙
型号:XL7015
封装:TO252-5L
功率:60W
电流:0.4A
订购热线:0755-23087599
XL7015产品描述:
XL7015 是一款高效、高 压 降压型DC-DC转换器,固定150KHz开关频率,可提供最高0.8A输出电流能力,低纹波,出色的线性调整率与负载调整率。XL7015内置固定频率振荡器与频率补偿电路,简化了电路设计。 PWM控制环路可以调节占空比从0~100%之间线性变化。内置输出过电流保护功能,当输出短路时,开关频率从150KHz降至45KHz。内部补偿模块可以减少外围元器件数量。

XL7015产品特点 :
 5V到80V宽输入电压范围
 输出电压从1.25V到20V可调
 最大占空比100%
 最小压降1V
 固定150KHz开关频率
 最大0.8A开关电流
 推荐输出功率小于7W
 内置高压功率三极管
 效率高达85%
 出色的线性与负载调整率
 EN脚TTL关机功能
 内置过热关断护功能
 内置限流功能
 内置输出短路保护功能
 TO252-5L封装

典型应用图
