CR5218SC_5V1A适配器方案

字号:T|T
文章出处:骊微电子责任编辑:电源管理芯片人气:-发表时间:2021-11-26 09:35
  CR5218 是一款高性能隔离型VCC自供电、内置高压启动电阻、内置高压BJT、<75mW低待机功耗、谷低导通PSR模式开关芯片。适用于12W以内的全电压范围离线开关电源,能满足能效六级标准要求。

  CR5218SC芯片特性:
  ● 内置快速启动,省启动电阻,内置自供电功能,省供电二极管
  ● 原边检测拓扑结构,无需光耦和 TL431
  ● 全电压范围内高精度恒压和恒流输出,可编程 CC/CV 模式控制
  ● 采用多模式控制的效率均衡技术
  ● 内置输出线电压补偿功能
  ● 内置初级电感量偏差补偿功能
  ● 内置全电压功率自适应补偿功能
  ● 内置过温度保护功能
  ● 内置 FB 开路和短路保护功能
  ● 内置前沿消隐,逐周期过流保护
  ● 高功率密度封装,四引脚散热

  一、方案概述
  ■ 输入电压:90~264Vac
  ■ 输出规格:5V/1.0A
  ■ 平均效率:>73.7%
  ■ 待机功耗:<75mW
  ■ PCBA尺寸:57.7mm×29.6mm
  ■ 保护功能齐全:具有“软启动、OCP、SCP、OTP、OVP自动恢复”等多种保护功能;由振荡电路产生的频率抖动,可以改善EMI特性。

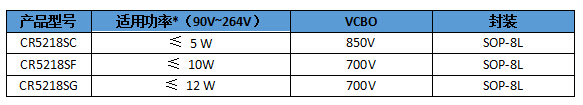

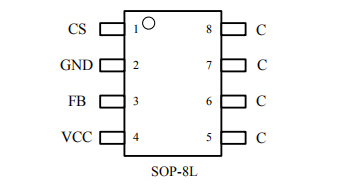

  二、封装及应用功率

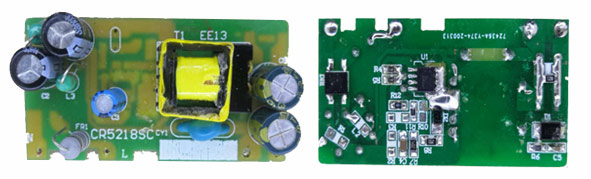

  三、DEMO实物图

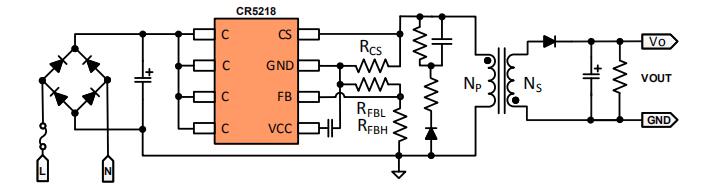

  双绕组自供电应用

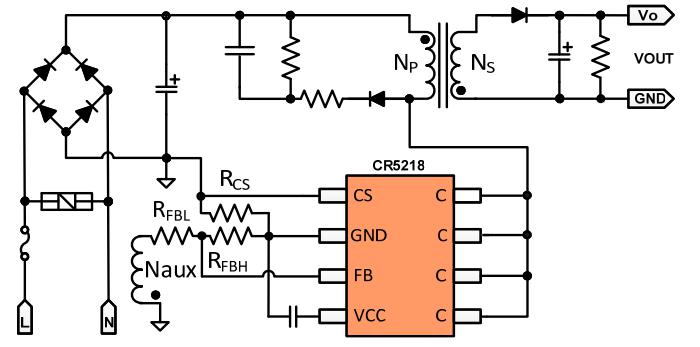

  三绕组自供电应用

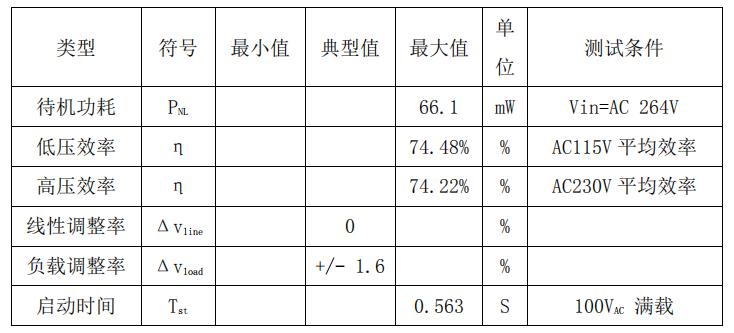

  四、CR5218SC_5V1A整机参数

  五、EMI 评估测试

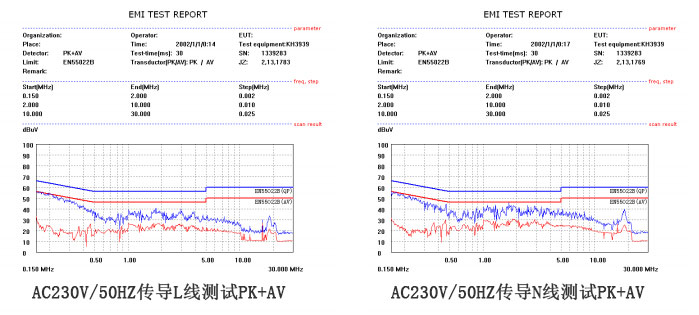

  输入:230VAC50Hz 输出电流:1A 负载类型:电阻

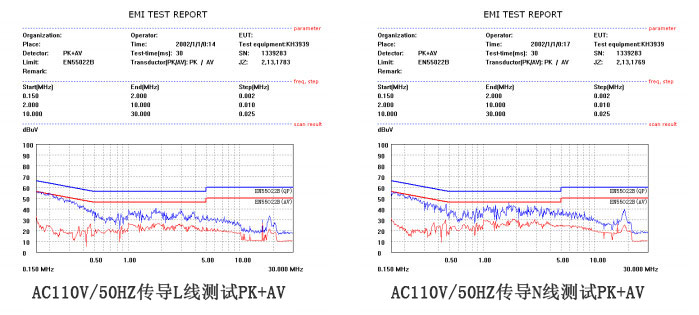

  输入:110VAC50Hz 输出电流:1A 负载类型:电阻

  CR5218绕组自供电芯片采用多模式控制的效率均衡技术,减少芯片系统待机功耗和提升效率,待机功耗:<75mW,平均效率:>73%,CR5218SC_5V1A兼容OB25133,CR5218SF_5V2A兼容OB3669E/LP3668/LP3669,CR5218SG_12V1A兼容LP3668/LP3669,满足能源之星EPS 2.0版六级能效标准。
