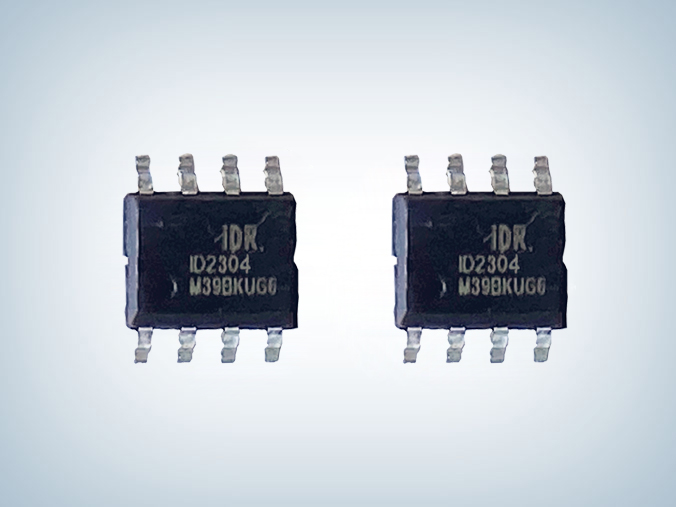

ID2304D 600V无刷电机驱动芯片

品牌:芯朋微/安趋
型号:ID2304DSEC-R1
封装:SOP8
功率: 600V
电流:300mA / 500mA
订购热线:0755-23087599
  ID2304D 600V无刷电机驱动芯片采用SOP-8封装,管脚和功能与ST/意法L6388基本一致,可兼容替代L6388,其浮地通道能工作在600V的高压下,可用于驱动2个N沟道功率MOSFET或1GBT构成的半桥拓扑结构,是一款基于P村底、P外延的高压、高速功率MOSFET和IGBT驱动芯片。

  ID2304D 芯片特征
  ■高侧浮动偏移电压600V
  ■输入信号兼容3.3V和5V逻辑电平
  ■dV/dt抗干扰能力±50V/nsec
  ■VS负偏压至-7V
  ■芯片工作电压范围10V~18V
  ■高低侧均具有欠压保护功能
  ■输出拉灌电流能力300mA/500mA
  ■高低侧通道均延时匹配
  ■死区时间典型值为120ns
  ■内置自举二极管

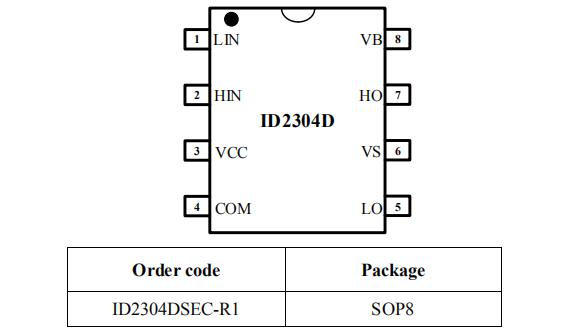

  ID2304D封装订购

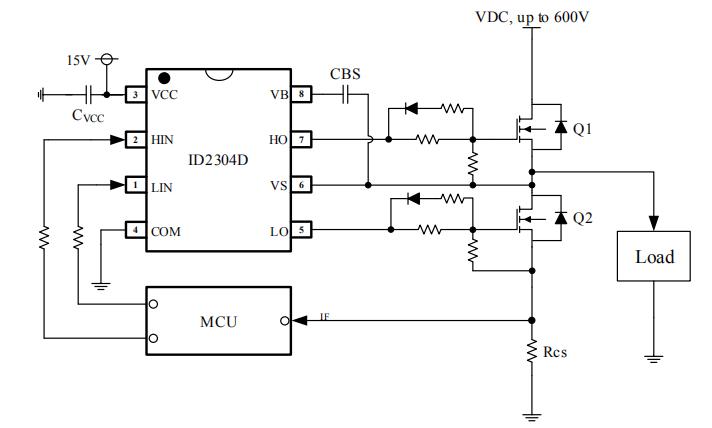

  ID2304D 600V无刷电机驱动芯片典型应用电路

  应用领域
  ■中小型功率电机驱动
  ■MOSFET IGBT
  ■半桥功率逆变器
  ■全桥功率逆变器
  ■任意互补驱动转换器

  ID2304D 600V无刷电机驱动芯片具有良好的延时匹配功能,适用于高频应用场合。ID2304D芯片输入信号可以兼容CMOS和LSTTL信号,逻辑输入电平低至3.3V。具有300/600mA大电流输出能力,输入端具有有效电平逻辑互锁功能,能够有效的防止输出功率管共态导通。
