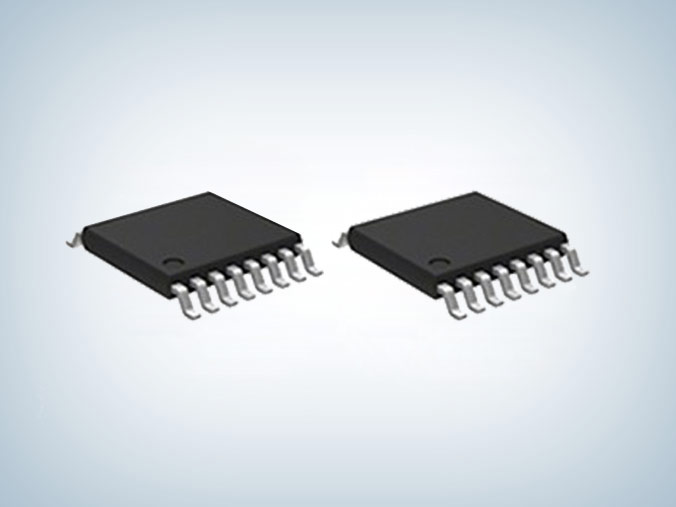

PN7713 四相步进马达驱动ic

品牌:芯朋微
型号:PN7713
封装:TSSOP16-PP
功率:2.7V~18V
电流:1.6A连续驱动输出
订购热线:0755-23087599
  PN7713四相步进马达驱动ic驱动级为HVCMOS结构,高侧导通电阻0.25ohm,低侧导通电阻0.25ohm,是一款具有低功耗睡眠模式、外部限流可调的四通道直流马达驱动芯片,可兼容替代MP6508/DRV8833马达驱动芯片,广泛应用于智能电表、智能门锁、家电、摄像头、直流有刷电机应用、直流步进电机等领域。

  该芯片集成了欠压保护、过温保护、输出短路保护和外部可调节驱动限流等功能,并且可以将错误状态反馈给MCU,保障马达安全工作。该芯片的四个输入管脚AIN1、AIN2、BIN1和BIN2兼 容5V和3.3V信号控制,具有良好的抗干扰性。

  PN7713四相步进马达驱动ic特征
  ■ 宽电源电压范围:2.7V~18V
  ■ 低导通电阻(HS:0.25ohm;LS:0.25ohm)
  ■ 正转、反转、刹车和睡眠模式
  ■ 低睡眠电流:IVCC<10uA(nSLEEP=L)
  ■ 输入管脚兼容5V和3.3V控制信号
  ■ 3.3A峰值驱动输出,1.6A连续驱动输出
  ■ 异常保护反馈功能,异常保护包括:电源欠压保护、内置过温保护、内置输出短路保护。

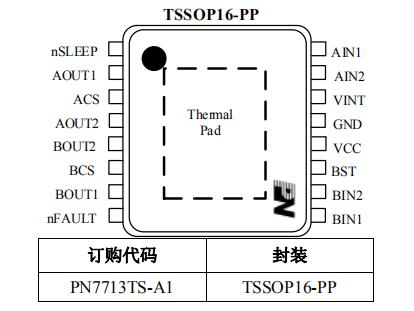

  封装/订购信息

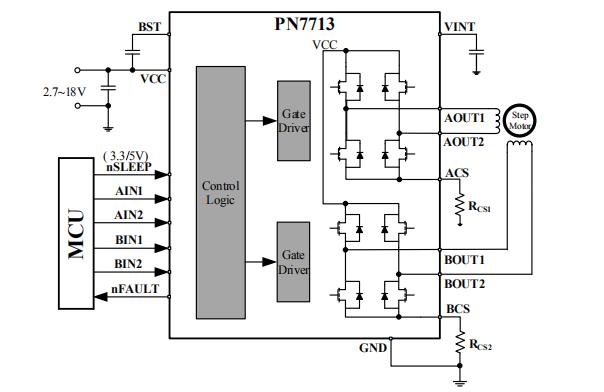

  典型电路图

  应用领域
  ■ 智能电表
  ■ 智能门锁
  ■ 家电
  ■ 摄像头
  ■ 直流有刷电机应用
  ■ 直流步进电机

  PN7713可以控制马达进入正转、反转、刹车、滑行和超低功耗睡眠模式,采用TSSOP16-PP封装,带散热焊盘,CS可调ILIMIT,可以四输入独立控制四输出,Rdson:0.5Ω,3.3A峰值驱动输出,连续驱动:1.6A,可以驱动一个步进电机、两个直流电机或者两通道并联驱动一个直流电机,在应用上基本与MP6508/DRV8833相似,可以兼容替换,更多PN7713四相步进马达驱动ic产品手册及应用资料请向骊微电子申请。>>
