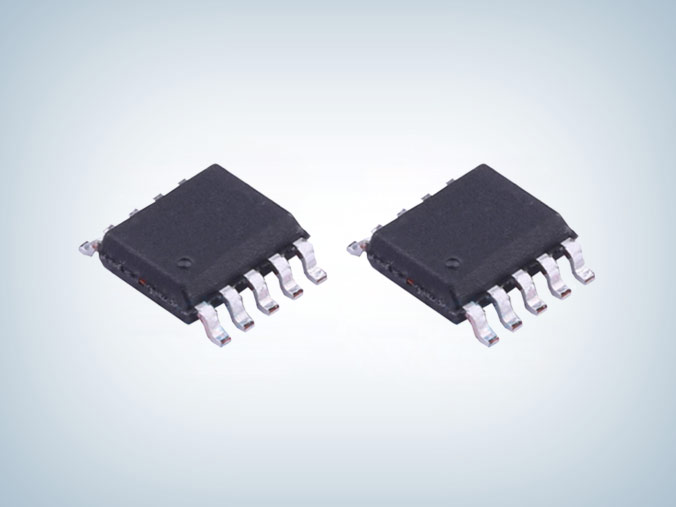

PN7715 15V摄像头驱动芯片

品牌:芯朋微/安趋
型号:PN7715
封装:SSOP10L
功率:3V~20V
电流:1.5A的峰值电流,0.8A的平均电流
订购热线:0755-23087599
  PN7715驱动芯片集成了欠压保护、过温保护、输出短路保护等功能。可驱动一个直流步进电机也可分别驱动两个直流电机,是一款具有超低功耗睡眠模式的四通道直流马达驱动芯片,其可以控制马达进入正转、反转、刹车和超低功耗睡眠模式。
  PN7715四路摄像头驱动芯片驱动级为HVCMOS结构,高侧导通电阻0.6ohm,低侧导通电阻0.4ohm。该芯片的四个输入管脚IN1、IN2、IN3和IN4兼容5V和3.3V信号控制,具有良好的抗干扰性。

  PN7715 摄像头驱动芯片特性
  ■ 宽电源电压范围:3V~20V
  ■ 低导通电阻(HS:0.6ohm;LS:0.4ohm)
  ■ 正转、反转、刹车和睡眠模式
  ■ 超低睡眠电流:IVCC<100nA(IN1~4=“L”, 且>1ms)
  ■ 输入管脚兼容5V和3.3V控制信号
  ■ 每个H桥可提供1.5A的峰值电流,0.8A的平均电流
  ■ 异常保护反馈功能,异常保护包括:电源欠压保护、内置过温保护、内置输出短路保护。

  封装/订购信息

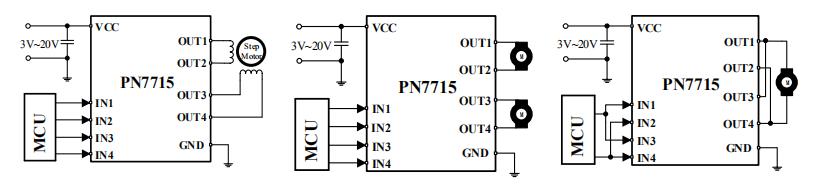

  典型应用电路图

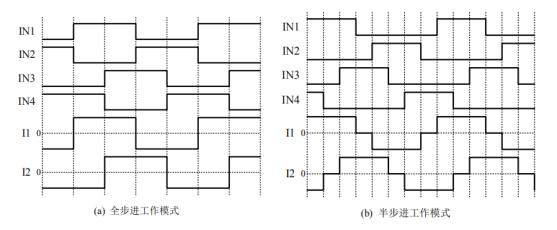

  工作原理

  应用领域
  ■ 智能电表
  ■ 智能门锁
  ■ 家电
  ■ 摄像头
  ■ 直流步进电机

  PN7715四路摄像头驱动芯片采用SSOP10L封装,四输入独立控制四输出,低导通电阻Rdson:1Ω,每个H桥可提供1.5A的峰值电流,连续驱动0.8A,在应用上基本与LV8548MC相似,可以直接兼容替换,更多PN7715摄像头驱动芯片产品手册、电气特性、参数定义、特性曲线、外围参数选择参考等资料请向骊微电子申请。>>
