PN7719 24v直流马达驱动ic
所属分类：芯朋电机驱动芯片
品牌：芯朋微/安趋
型号：PN7719STC-R1
封装：SSOP10L
功率：5V～24V
电流：1.5A的峰值电流，0.8A的平均电流
型号：PN7719STC-R1
封装：SSOP10L
功率：5V～24V
电流：1.5A的峰值电流，0.8A的平均电流
订购热线：0755-23087599
PN7719是一款具有超低功耗睡眠模式的四通道直流马达驱动ic，宽电源电压范围：5V～24V，每个H桥可提供1.5A的峰值电流，0.8A的平均电流，芯片驱动级为HVCMOS结构，高侧导通电阻0.6ohm，低侧导通电阻0.4ohm。
PN7719 24v直流马达驱动ic两个输入管脚IN1和IN2兼容5V和3.3V信号控制，具有良好的抗干扰性，该芯片集成了欠压保护、过温保护、输出短路保护等功能，可以控制马达进入正转、反转和超低功耗睡眠模式。
PN7719直流马达驱动ic产品特征
■ 宽电源电压范围：5V～24V
■ 低导通电阻（HS：0.6ohm；LS：0.4ohm）
■ 正转、反转和睡眠模式
■ 超低睡眠电流：IVCC<100nA（ENA=“ L”）
■ 输入管脚兼容5V和3.3V控制信号
■ 每个H桥可提供1.5A的峰值电流，0.8A的平均电流
■ 异常保护反馈功能，异常保护包括：
(1) 电源欠压保护
(2) 内置过温保护
(3) 内置输出短路保护

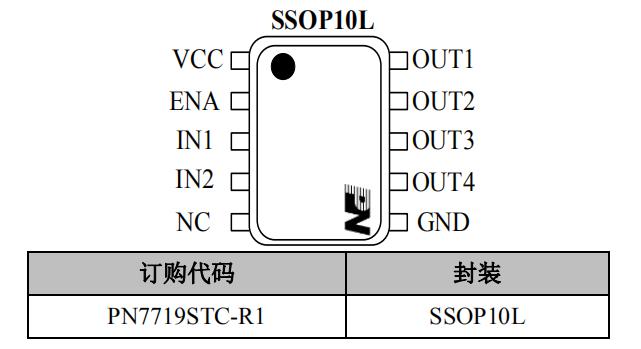

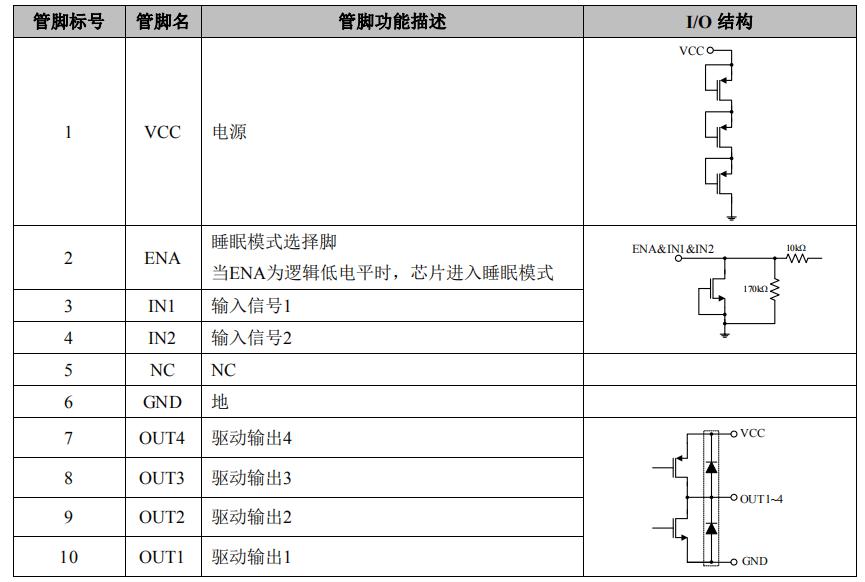

封装/管脚定义

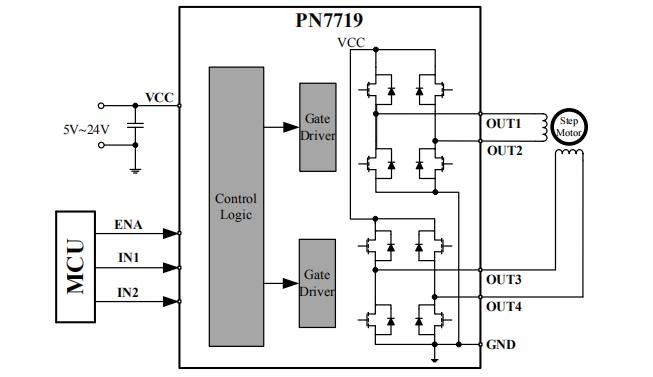

典型应用电路图
应用领域
■ 智能电表
■ 智能门锁
■ 家电
■ 摄像头
■ 直流步进电机
PN7719直流马达驱动ic采用小型封装SSOP10L，具有宽工作电压范围、低导通阻抗、待机功耗低等特点，其引脚功能与电气特性等和ON/安森美LB1909MC基本一致，是可以兼容替换LB1909MC的，被广泛应用于智能电表、智能门锁、家电、摄像头、直流步进电机等领域，更多PN7719 24v直流马达驱动ic产品手册及参考等资料请向骊微电子申请。>>
