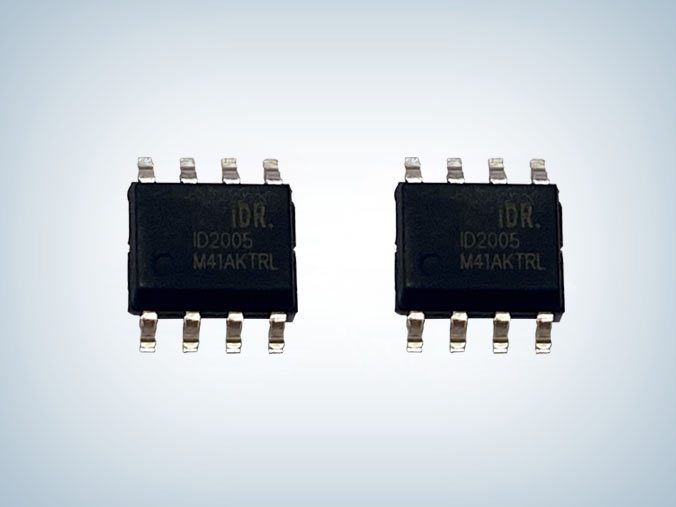

ID2005 200V高低侧半桥驱动芯片

品牌：芯朋微/安趋
型号：ID2005SEC-R1
封装：SOP8
功率：200V
电流：1A/1A

订购热线：0755-23087599

产品详情应用领域

　　ID2005高低侧半桥驱动芯片具有大电流输出能力，该浮动通道可用于驱动高侧配置的N沟道功率MOSFET，工作电压高达200V。输入信号可以兼容CMOS和LSTTL信号，逻辑输入电平低至3.3V。

　　id2005驱动芯片特点　　

　　■ 高侧浮动偏移电压200V　　

　　■ 芯片工作电压范围6V-18V　　

　　■ 输入逻辑兼容3.3V/5V　　

　　■ 拉电流/灌电流能力1A/1A　　

　　■ dV/dt抗干扰能力±50V/nsec　　

　　■ VS负偏压能力典型值-9V

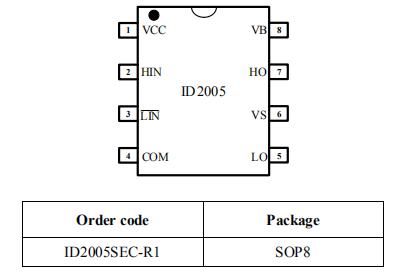

　　封装订购信息

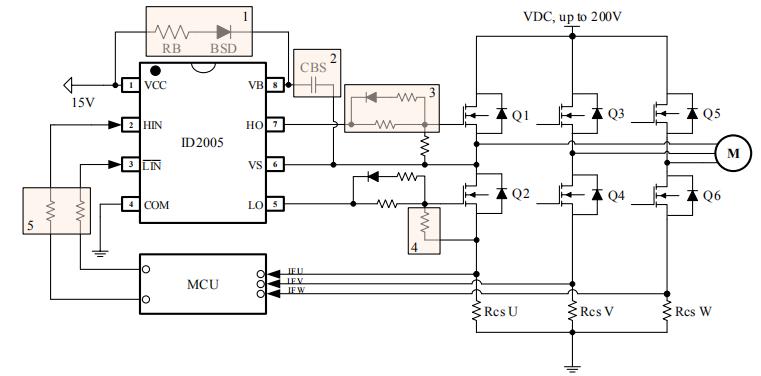

　　id2005芯片电路图

　　应用领域　　

　　■ 中小型功率电机驱动　　

　　■ 功率MOSFET或IGBT驱动　　

　　■ 半桥功率逆变器　　

　　■ 全桥功率逆变器　　

　　■ 任意互补驱动转换器

　　ID2005 高低侧半桥驱动芯片采用SOP8封装，6-18V 宽范围工作电压范围，1A/1A 拉灌电流能力，典型应用于电动车、电动平衡车，具有防直通功能，是一款基于P衬底、P外延工艺的高压、高速功率MOSFET和IGBT驱动芯片，具有独立的高低边参考输出通道。
