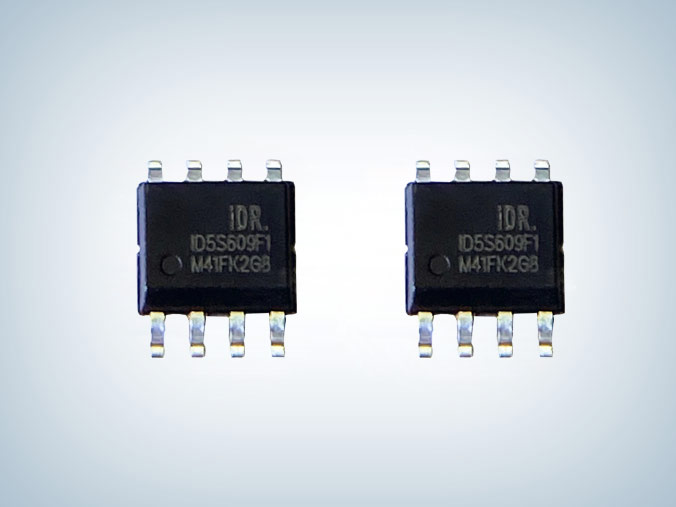

ID5S609F1 600V单相风机驱动芯片

品牌:芯朋微/安趋
型号:ID5S609F1
封装:SOIC8/DFN8
功率:600V
电流:400mA/800mA
订购热线:0755-23087599
  ID5S609F1单相风机驱动芯片管脚和功能与IR2304基本一致,ID5S609F1可兼容替代IR2304。是一款基于P衬底、P外延的高压、高速功率MOSFET和IGBT驱动芯片,其浮地通道能工作在600V的高压下。可用于驱动2个N沟道功率MOSFET或1GBT构成的半桥结构。

  ID5S609F1单相风机驱动芯片特性
  ■ 高侧浮动偏移电压600V
  ■ 输入逻辑兼容3.3V和5V
  ■ dV/dt抗干扰能力±50V/nsec
  ■ 自举工作的浮地通道
  ■ 芯片工作电压范围10V-20V
  ■ 高低侧均具有欠压保护功能
  ■ 输出拉灌电流能力400mA/800mA
  ■ 高低侧通道均延时匹配
  ■ 死区时间典型值为180ns

  封装订购信息

  典型应用电路图

  ID5S609F1芯片应用领域
  ■ 中小型功率电机驱动
  ■ 功率MOSFET或IGBT驱动
  ■ 半桥功率逆变器
  ■ 全桥功率逆变器
  ■ 任意互补驱动转换器

  ID5S609F1单相风机驱动芯片输入信号可以兼容CMOS和LSTTL信号,逻辑输入电平低至3.3V。具有大电流输出能力,输入端具有有效电平逻辑互锁功能,能够有效的防止输出功率管共态导通。芯片良好的延时匹配功能可以轻松的适用于高频应用场合,广泛应用于高压风机和泵、步进马达等领域。
