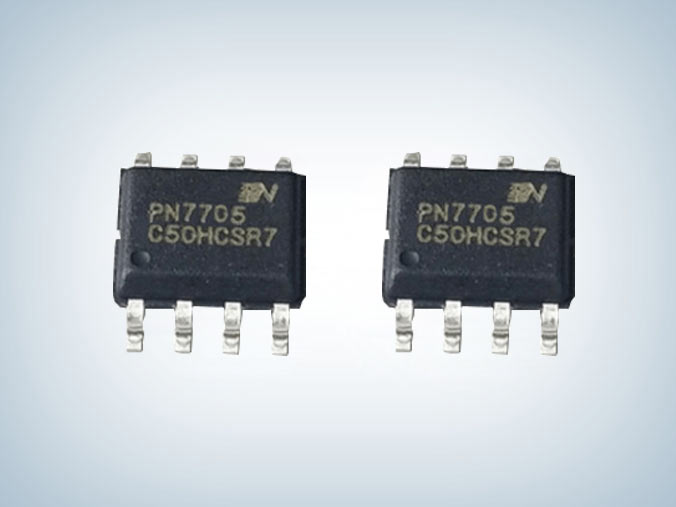

PN7705 智能马桶马达驱动芯片

品牌:芯朋微
型号:PN7705
封装:SOP-8
功率:6.5V~28V
电流:1.5A-3A
订购热线:0755-23087599
  PN7705智能马桶马达驱动芯片,高侧导通电阻0.6ohm,低侧导通电阻0.4ohm,芯片驱动级为HVCMOS结构,芯片的两个输入管脚IN1和IN2兼容5V和3.3V信号控制,具有良好的抗干扰性,集成了欠压保护、过温保护、输出短路保护和外部可调节驱动限流等功能,并且可以将错误状态反馈给MCU,保障马达安全工作。

  pn7705芯片特征
  ■ 宽电源电压范围:6.5V~28V
  ■ 低导通电阻(HS:0.6ohm;LS:0.4ohm)
  ■ 正转、反转、刹车和睡眠模式
  ■ 超低睡眠电流:IVCC<100nA(IN1=IN2=“L”,且维持1ms)
  ■ 驱动限流可通过ISET外接电阻编程(最大3A,最小 1.5A),且无需使用功率电阻
  ■ 输入管脚兼容5V和3.3V控制信号
  ■ 工作温度:-40~125°C
  ■ 异常保护反馈功能,异常保护包括:电源欠压保护、内置过温保护 、 内置输出短路保护 。

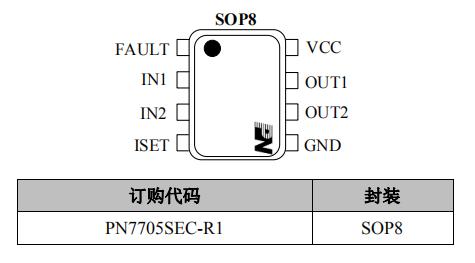

  引脚定义

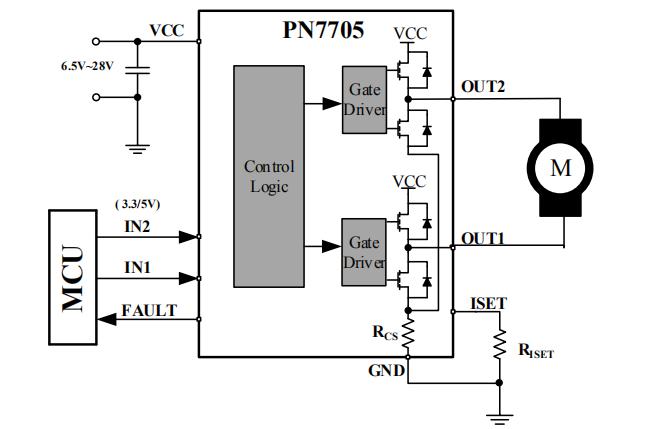

  PN7705典型应用电路图

  应用领域
  ■ 智能电表
  ■ 智能门锁
  ■ 家电
  ■ 摄像头

  PN7705智能马桶马达驱动芯片可以控制马达进入正转、反转、刹车和超低功耗睡眠模式,是一款具有超低功耗睡眠模式的两通道直流马达驱动芯片,具有1.3A峰值输出、0.8A连续输出,Rdson:1Ω,无需功率电阻,减小布局面积,更多PN7705智能马桶驱动芯片产品手册及应用资料请向骊微电子申请。>>
