XPD319B 20w pd协议芯片

所属分类：FM/富满系列

品牌：FM/富满
型号：XPD319B
封装：SOP8
功率：36W
电流：5V/3A,9V/2.22A,12V/1.67A

订购热线：0755-23087599

产品详情应用领域

　　XPD319 是一款集成 USB Type-C、USB Power Delivery（PD3.0）以及 PPS、QC3.0+/QC3.0/QC2.0 快充协议、华为 FCP 快充协议、三星 AFC 快充协议、BC1.2 DCP以及苹果设备 2.4A 充电规范的多协议端口控制器，为 AC-DC 适配器、车载充电器等设备提供高性价比的 USB Type-C 端口充电解决方案。　　

　　XPD319 内置的 Type-C 协议可以支持 Type-C 设备插入自动唤醒，智能识别插头的正插与反插，并实现连接。XPD319 集成的 PD 协议支持双向标记编码（BMC），集成硬件的物理层协议和协议引擎，无需软件参与编解码。　　

　　XPD319 最高支持 36W 输出功率，广播 PDO 电压可以配置为 5V/9V/12V，可以配置5V Prog、9V Prog 两档 APDO 电压范围。　　

　　XPD319 通过一路可 Sink/Source 的电流源，连接到 AC-DC 或 DC-DC 的反馈引脚实现动态调节电压的功能。　　

　　XPD319 有 VDD 欠压保护，VBUS 过压保护，DP/DM 和 CC1/CC2 过压保护。　　

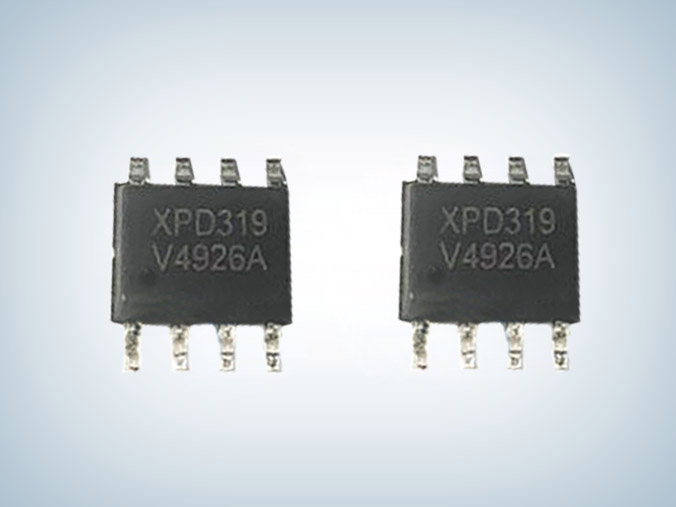

　　XPD319 采用 SOP8 封装形式。

　　XPD319 特性　　

　　■ 支持 USB Type -C 协议　　

　　- 配置为 DFP（Source）　　

　　- 广播 3A 电流　　

　　■ 支持 USB Power Delivery（PD3.0）以及PPS 协议　　

　　- 集成完整 PD 分层通信协议　　

　　- PDO 可配置：5V，9V，12V　　

　　- 输出功率高至 36W - APDO 可配置：5V Prog，9V Prog　　

　　■ 支持 Quick Charge 2.0/3.0/3.0+协议　　

　　■ 支持华为 FCP 协议　　

　　■ 支持三星 AFC 协议　　

　　■ 支持 USB BC1.2 DCP　　

　　■ 支持 Apple 2.4A 充电规范　　

　　■ 支持线损补偿功能　　

　　■ 固定档位：0/150mV/250mV/400mV　　

　　■ 安全性　　

　　-过压/欠压保护　　

　　-CC1/CC2/DP/DM 过压保护　　

　　■ 采用 SOP8 封装

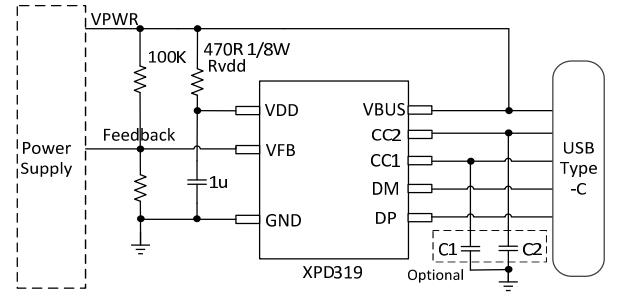

　　应用电路图

　　应用领域　　

　　■ AC-DC 适配器　　

　　■ USB 充电设备

　　XPD319B 20w pd协议芯片，支持PDO:5V/3A,9V/2.22A,12V/1.67A，为 AC-DC 适配器、车载充电器等设备提供高性价比的 USB Type-C 端口充电解决方案。更多XPD319B规格参数、电气特性、方案应用和 Layout 注意事项、样品及技术支持等请咨询骊微电子。>>
