XPD912 100W 双C口降压协议芯片

所属分类:FM/富满系列
品牌:FM/富满
型号:XPD912

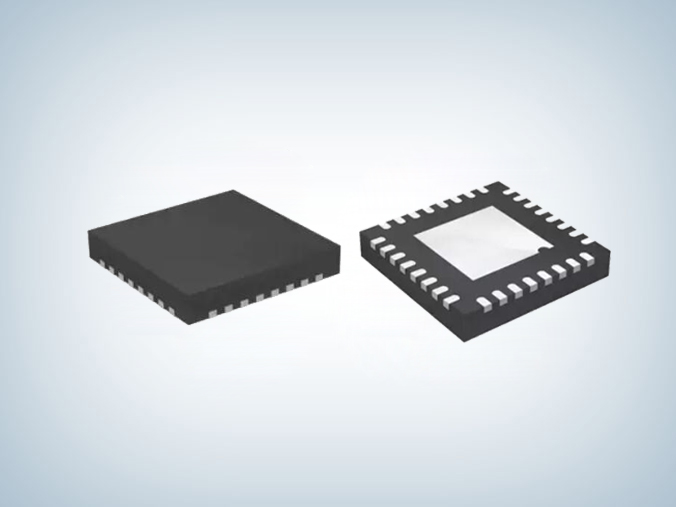

封装:QFN32 5*5
功率:100W
电流:5V,9V,12V,15V, 20V
订购热线:0755-23087599
  XPD912双C口降压协议芯片采用 QFN32(5*5)封装,是一款集成 USB Type-C、USB Power Delivery(PD) 3.1 以及 PPS、QC3.0+/3.0/2.0 快充协议、华为 FCP/SCP/HVSCP 快充协议、三星 AFC 快充协议、VOOC快充协议、MTK PE 快充协议、BC1.2 DCP 以及苹果设备 2.4A 充电规范的多功能 USB 2C双端口控制器,为 AC-DC 适配器、智能排插等设备提供完整的 Type-C 双端口充电解决方案。
  XPD912 集成同步开关降压控制器,内置功率 MOS。输出电压范围是 3.3V 到21V,能提供最大 65W 的输出功率,能够根据识别到的快充协议自动调整输出电压和电流。
  XPD912 的输出具有 CV/CC 特性,当输出电流小于设定值,输出 CV 模式,输出电压恒定;当输出电流大于设定值,输出 CC 模式,输出电压降低。
  XPD912双C口降压协议芯片具有线补功能,随着输出电流的增大会相应提高输出电压,用以补偿充电线缆内阻引起的电压下降。
  XPD912 最多支持 2C,当 Type-C0 和 Type-C1 其中一个端口接入设备时,Type-C0或 Type-C1 端口都可以实现独立的快充功能。当 Type-C0 和 Type-C1 都接入设备时,XPD912 的 Type-C1 会将输出电压降至 5V 给设备供电,其中 Type-C0 端口仍保持快充功能。特别的,当 Type-C0 或者 Type-C1 口一直连接苹果充电线但未接入苹果手机时,其他口仍然有快充功能。作为充电器应用时,充电线会经常与充电器连接在一起。
  XPD912 完美解决了 Type-C 口连接充电线应用时的快充难题, 具备非常高的可靠性。具有多种保护功能:输入过压、欠压保护,输出过流、过压、欠压、短路打嗝保护等,支持二次烧录,可实现在线升级。

  XPD912双C口降压协议芯片特性
  ■ 支持双 C 口工作模式
  - 独立工作时都有快充
  - C0 口一直有快充
  - 多口工作时, C1 口输出 5V - C0 口或 C1 口连接苹果充电线但未接入苹果手机时,其他口仍然有快充
  ■ 集成同步开关降压转换器
  - C0 口工作时,C1 口工作在 DCDC 模式
  - C0 口不工作,C1 口工作在直通模式
  ■ 支持 USB Type-C 协议
  ■ 支持 USB Power Delivery(PD)3.1 以及PPS 协议
  - 通过 PD3.1 认证(TID:8780)
  - PDO 可配置:5V,9V,12V,15V, 20V
  - 输出功率高至 100W
  - APDO 可配置:5V Prog,9V Prog,15V Prog,20V Prog
  ■ 支持 Quick Charge 3.0+/3.0/2.0+协议
  - 支持小米 CHARGE TURBO 27W 协议
  ■ 支持华为 FCP/SCP/HVSCP 协议
  ■ 支持三星 AFC 协议
  ■ 支持 VOOC 协议
  ■ 支持 MTK PE 协议
  ■ 支持 USB BC1.2 DCP
  ■ 支持 Apple 2.4A 充电规范
  ■ 集成 CC、CV 控制环路
  ■ 支持在线升级功能
  ■ 支持线损补偿功能
  ■ 支持任意小电流设备
  ■ 多重保护、高可靠性
  - 输入过压、欠压保护
  - 输出过压、过流保护
  - 短路保护
  - 过温保护
  - NTC
  - 全引脚 ESD 4KV
  ■ QFN32 5*5 封装

  应用电路图

  XPD912芯片系列选型
料号 PDO 配置 QC 配置 封装




XPD912DPH10065T
单 C0/C1 高功率
PDO: 5V/3A,9V/3A,12V/3A,15V/3A,20V/5A
高功率 APDO1:3.3-16V/5A
高功率 APDO2:3.3-20V/5A
C0 低功率
PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A
低功率 APDO1:3.3-16V/3A
低功率 APDO2:3.3-20V/3.25A
C1 低功率 5V 限流 3A




Class B




















QFN32
5K/盘


XPD912DH10065T
单 C0/C1 高功率
PDO: 5V/3A,9V/3A,12V/3A,15V/3A,20V/5A
C0 低功率
PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A
C1 低功率 5V 限流 3A


Class B




XPD912DPG6545T
单 C0/C1 高功率
PDO:5V/3A, 9V/3A,12V/3A,15V/3A,20V/3.25A
高功率 APDO1:3.3-11V/3A
高功率 APDO2:3.3-21V/3A
C0 低功率
PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A
低功率 APDO1:3.3-11V/3A
低功率 APDO2:3.3-21V/2.25A
C1 低功率 5V 限流 3A




Class B





XPD912DPF4530I
单 C0/C1 高功率
PDO:5V/3A, 9V/3A,12V/3A,15V/3A,20V/2.25A
高功率 APDO1:3.3-11V/3A
高功率 APDO2:3.3-16V/2.8A
C0 低功率
低功率 PDO:
5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A
低功率 APDO1:3.3-11V/3A
低功率 APDO2:3.3-16V/2A
C1 低功率 5V 限流 1A





Class B

XPD912DF3520I
单 C0/C1 高功率
PDO:5V/3A,9V/3A,12V/2.92A,15V/2.33A,20V/1.75A
C0 低功率 PDO: 5V/3A,9V/2.22A,12V/1.67A
C1 低功率 5V 限流 1A


Class B


XPD912DE3520TI
单 C0/C1 高功率
PDO:5V/3A,9V/3A,12V/2.92A,15V/2.33A,20V/1.75A
C0 低功率 PDO: 5V/2.4A,9V/2.22A,12V/1.67A
C1 低功率 5V 限流 1A


Class B
可定制 根据客户需求定制

  应用领域
  ■ ACDC 适配器
  ■ 智能排插
  ■ USB 多口充电设备

  XPD912双C口降压协议芯片是集成同步降压2C 双口控制器,典型应用于100W和100W以内双C市场,内部集成同步开关降压控制器、 开关功率管以及多种快充协议,双路CV/CC控制环路,更多XPD912芯片系列规格书及相关应用资料请向富满代理商骊微电子申请。>>
