同步整流ic工作原理及应用!

字号:T|T
文章出处:骊微电子责任编辑:电源管理芯片人气:-发表时间:2020-12-08 09:19
  同步整流ic工作原理,同步整流是采用通态电阻极低的专用功率MOSFET,来取代整流二极管以降低整流损耗的一项新技术,它能有效提高变换器的转换效率,并且不存在由肖特基势垒电压而造成的死区电压,并可利用其二次侧的优势改善电源指标。


  同步整流的基本电路结构原理:
  功率MOSFET属于电压控制型器件,它在导通时的伏安特性呈线性关系。用功率MOSFET做整流器时,要求栅极电压必须与被整流电压的相位保持同步才能完成整流功能,故称之为同步整流。

  为什么要应用同步整流技术:
  电源的损耗主要由功率开关管损耗、高频变压器损耗、输出端整流管损耗三部分组成,随着电子技术的发展,使得电路的工作电压越来越低、电流越来越大。低电压工作有利于降低电路的整体功率消耗,但也给电源设计提出了新的难题,电源同步整流芯片有利于降低电路的整体功率消耗,以满足六级能效的需求。

  同步整流相比传统的肖特基整流技术优势:
  一、这两种整流管都可以看成一扇电流通过的门,电流只有通过了这扇门才能供负载使用。
  二、传统的整流技术类似于一扇必须要通过有人大力推才能推开的门,故电流通过这扇门时每次都要巨大努力,出了一身汗,损耗自然也就不少了。
  三、而同步整流技术有点类似我们通过的较高档场所的感应门了:它看起来是关着的,但你走到它跟前需要通过的时候,它就自己开了,根本不用你自己费大力去推,所以自然就没有什么损耗了。
  通过类比,我们可以知道,同步整流技术就是大大减少了开关电源输出端的整流损耗,从而提高转换效率,降低电源本身发热。

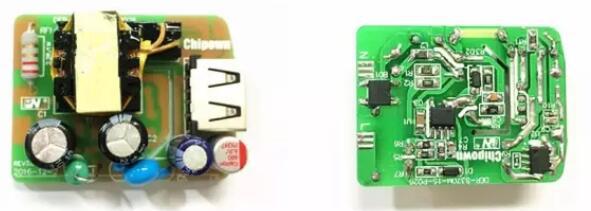

  在电源设计中,内置mos同步整流ic因外围精简、EMC性能卓越、支持任意工作模式、贴片封装并无需散热片,5V2A,5V2.4A,5V3.4A,12V2.4A,12V3A输出同步整流经典IC PN8306、PN8307, 5V2.4A,5V3A,12V2A,12V2.4A,12V3A,12V3.5A输出的佼佼者PN8308、PN8309,因此同步整流ic广泛应用于六级能效电源方案。
