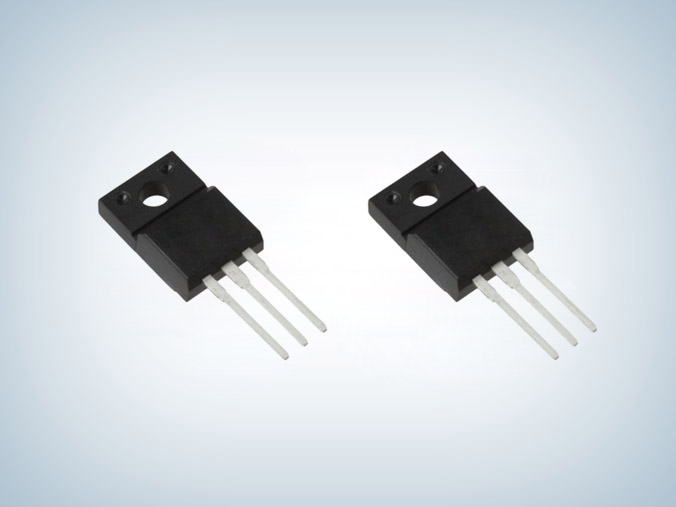

600v 15a igbt单管SGT15T60SD1F可替换IKA15N60T

所属分类:IGBT
品牌:士兰微
型号:SGT15T60SD1F
封装:T0-220F-3L
功率:600V
电流:15A
订购热线:0755-23087599
  600v 15a igbt单管SGT15T60SD1F可兼容替换IKA15N60T,采用士兰微电子第三代场截止(Field Stop)工艺制作,具有较低的导通损耗和开关损耗,和国外进口产品相比,该款产品具有货期短、性价比高等优点。

  600v 15a igbt单管SGT15T60SD1F特点
  ■ 5A,600V,VCE(sat)(典型值)=1.65V@IC=15A
  ■ 快开关速度
  ■ 低导通损耗
  ■ 高输入阻抗

  SGT15T60SD1F极限参数(除非特殊说明,Tc=25℃)
参数 符号 参数范围 单位
SGT15T60SD1F SGT15T60SD1T SGT15T60SD1S
集电极射极电压 VCE 600 V
栅极射极电压 VGE ±20 V
集电极电流 Tc=25℃ Ic 30 A
Tc=100℃ 15
集电极脉冲电流 IcM 45 A
二极管电流 IF 10 A
短路维持时间 TSC 16 us
(VGE=15V,Vcc=300V)
耗散功率(Tc=25℃) PD 43 109 136 W
工作结温范围 TJ -55~+150
贮存温度范围 Tstg -55~+150

  600v 15a igbt单管SGT15T60SD1F采用T0-220F-3L封装,耐压、电流、极性和管脚排列、电气参数等与IKA15N60T基本一致,可完全兼容替换,更多IGBT进口替代产品手册及相关参数资料请向士兰微igbt代理骊微电子申请。>>
