CR6259高精度原边pwm电源开关采用SOP-8L封装，典型应用功率≤18W，待机功耗小于75mW，采用原边控制方式，因此不需要TL431和光耦，是一款高性能原边检测控制的PWM开关。
CR6259集成了多种功能和保护特性，包括欠压锁定（UVLO），VDD过压保护（OVP），软启动，过温保护（OTP），逐周期电流限制（OCP），CS引脚悬空保护，输出短路保护，内置前沿消隐电路，使得芯片具有更高的可靠性。
CR6259高精度原边pwm电源开关特点
■待机低于75mW
■原边检测拓扑结构，无需光耦和TL431
■全电压范围内高精度恒压和恒流输出
■可编程CC/CV模式控制
■采用多模式控制的效率均衡技术
■内置输出线电压补偿功能
■内置初级电感量偏差补偿功能
■内置全电压功率自适应补偿功能
■内置过温度保护功能
■内置CS开路保护功能
■内置输出短路保护功能
■内置前沿消隐
■VDD端过压保护和钳位保护
■逐周期过流保护
■4个引脚散热
■SOP-8L绿色封装

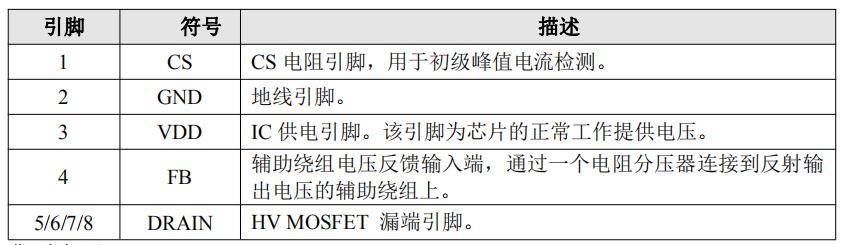

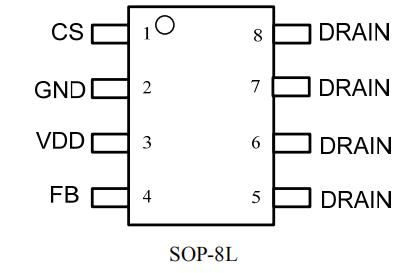

引脚分布及功能描述

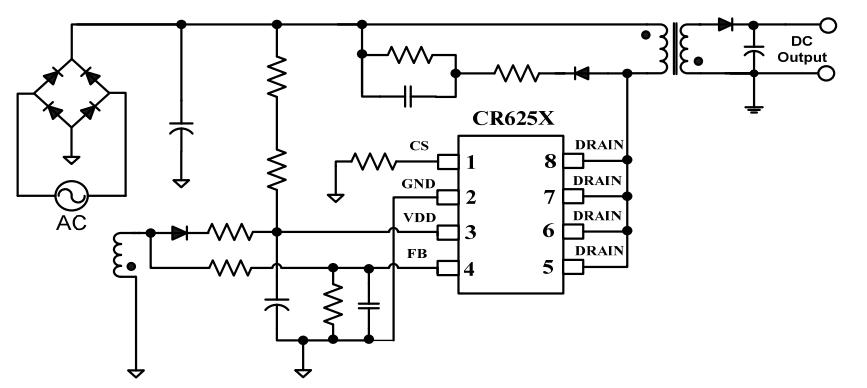

典型应用电路图
应用领域
■小功率电源适配器
■数码相机充电器
■蜂窝电话充电器
■替代线性调整器和RCC
■电脑和服务器辅助电源
CR6259高精度原边pwm电源开关内部采用了多模式控制的效率均衡技术，用于优化芯片系统待机功耗和提升效率，同时采用了初级电感量补偿技术和内部集成的输出线电压补偿技术，保证了芯片在批量生产过程中CC/CV输出精度，内置的全电压功率自适应补偿技术保证了系统在全电压范围（90Vac~264Vac）内输出恒定的功率。
