当前位置: 电源ic > 方案案例 > 充电器/适配器方案 > CR5244 5V2.4A小功率充电器、适配器方案

CR5244 5V2.4A小功率充电器、适配器方案

字号:T|T
文章出处:骊微电子责任编辑:电源管理芯片人气:-发表时间:2021-10-15 09:59
  CR5244是一款采用内置高压功率 MOSFET,具有优化的图腾驱动电路以及电流模式PWM控制器,适用于待机功耗〈100mW的小功率AC/DC电源适配器、充电器电源。下面一起了解下基于CR5244的宽输入电压范围,输出功率12W,5V2.4A小功率充电器、适配器方案。

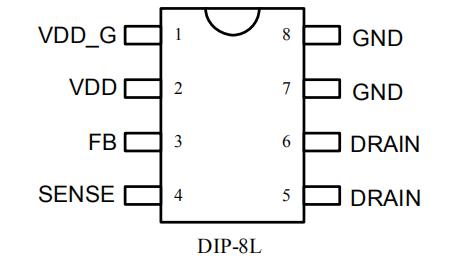

  CR5244芯片特性
  ■ CR5244是采用内置600V高压功率 MOSFET,反激式PWM功率开关;
  ■ 内置软启动,减小 MOSFET的应力,内置斜坡补偿电路
  ■ 65kHz开关频率,具有频率抖动功能,使其具有良好的EMI特性
  ■ 全电压输入范围,待机功耗:<100mW
  ■ 输出接18AWG 1.5米,四点平均效率:>79.94%,满足“能源之星V2.0-VI级能效”
  ■ 具有“软启动、OCP、SCP、0TP、OVP自动恢复等保护功能;
  ■ 电路结构简单、较少的外围元器件,适用于小功率AC/DC电源适配器、充电器。

  一、方案概述
  1、PCBA尺寸:65mm×38m

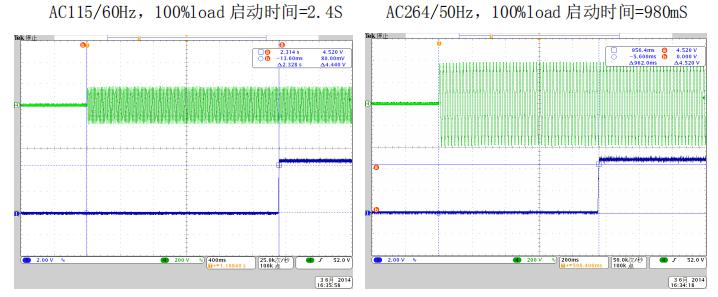

  2、AC90V满足启动时间的条件下,实现AC264V待机功耗〈100mW;
  3、全电压输入时平均效率>79.94%;满足“能源之星V2.0VI级能效”标准;
  4、具有“软启动、OCP、SCP、0TP、OP自动恢复”等多种保护功能。
  5、由振荡电路产生的频率抖动,可以改善EMI特性。
  6、变压器采用了EF20磁芯(PC40材质)。

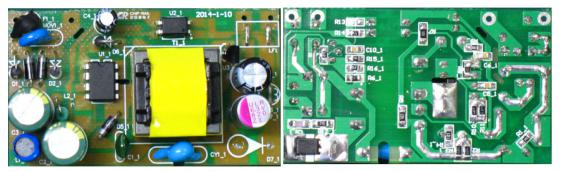

  二、PCB及DEMO实物图

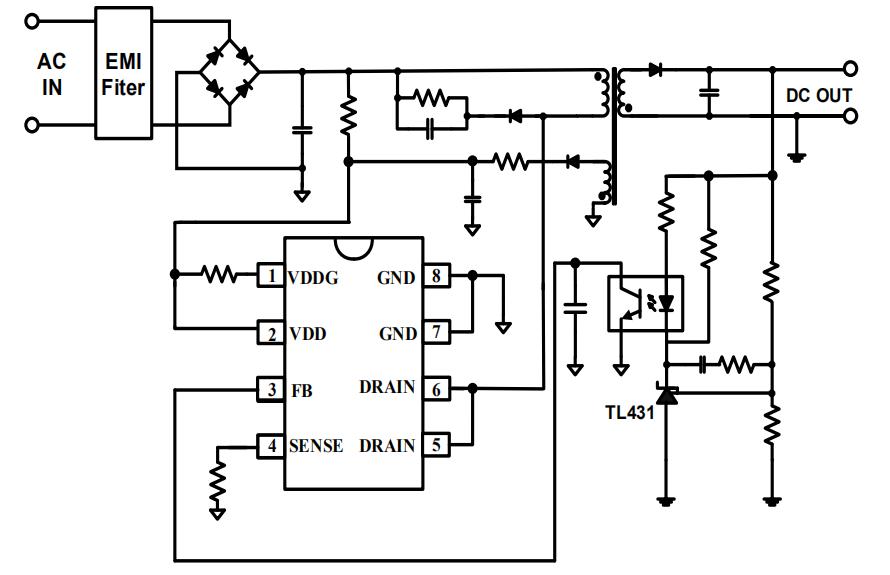

  三、5V2.4A电路原理图

  CR5244在重载或中等负载时,工作在PWM模式,频率为65KHz。当负载逐渐减小时,振荡器的工作频率逐渐降低,最后稳定在22KHz左右。在空载和轻载时,电路采用间歇模式,有效的降低了待机功耗。


  CR5244小功率充电器、适配器方案输入90-264V AC,输出5V 2. 4A,待机功耗〈100mW,平均效率>79.94%,满足“能源之星V2.0VI级能效”标准,在应用中可替代昂宝OB2358、OB2358P等,更多CR5244 5V2.4A小功率充电器、适配器方案产品手册、测试数据、变压器规格及BOM表清单请向骊微电子申请。>>
