低成本5V 0.15A电子门铃芯片

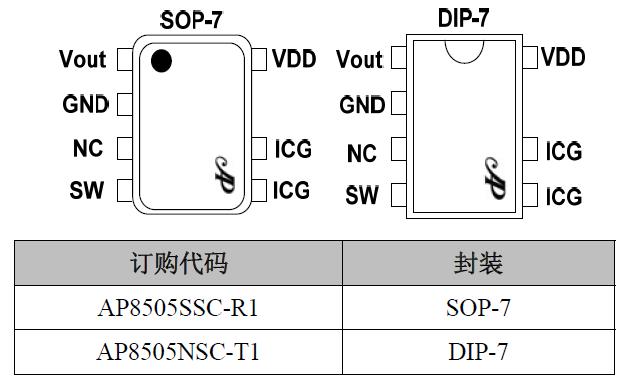

　　低成本5V 0.15A电子门铃芯片AP8505，是基于高压同步整流架构固定5V输出的非隔离交直流转换芯片，AP8505无线门铃芯片内置500V高可靠性MOSFET，实现系统快速启动、超低待机，输出电压固定为5V，半封闭式稳态输出电流能力150mA @230VAC，电子门铃芯片提供了完整的智能化保护功能，有助于改善EMI特性。


　　

　　1.高压启动：AP8505电子门铃芯片在启动阶段，内部高压启动管提供2mA电流对外部VDD电容进行充电；当VDD电压达到VDDON，芯片开始工作，高压启动管停止对VDD电容充电；当VDD电压降低到VDDOFF，芯片继续工作，但内部高压启动管再次提供2mA电流对外部VDD电容进行充电。

　　

　　2.恒压工作模式：无线门铃芯片AP8505通过VDD管脚对输出进行电压采样，VDD电压经过内部分压电阻分压得到采样电压VRF。当VRF低于内部基准电压VREF，芯片开启集成的高压功率管，对储能电感充电，当电感电流达到内部基准电流IPEAK，芯片关闭集成的高压功率管，由系统二极管对储能电感续流。

　　

　　3.软启动：为了避免非隔离系统启动阶段因进入深度CCM模式，带来较大电流尖峰。AP8505门铃芯片设置软启动功能，在启动前8ms，最高开关频率降低为33%，在启动8ms到12ms，最高开关频率降低为66%。同时芯片设计较小的LEB时间（300ns）,以降低LEB时间内能量大小，以避免系统启动时的高电流尖峰。

　　

　　4.智能保护功能：AP8505无线门铃芯片集成全面的保护功能，包括：过流保护、VDD欠压保护和过温保护功能，并且这些保护具有自恢复模式。

　　

　　AP8505 无线门铃芯片用于外围元器件极精简的小功率非隔离开关电源，主要应用领域有非隔离辅助电源、家电及智能家居，如果需要AP8505电子门铃芯片产品的详细手册或其它资料，请向骊微电子申请。>>
