更小变压器,24W电源套片方案!

字号:T|T
文章出处:骊微电子责任编辑:电源管理芯片人气:-发表时间:2020-06-23 10:14
  基于PN8390+PN8308M高集成度原边反馈12V2A六级能效方案,支持CCM/QR/DCM任意工作模式,进一步提升电源效率并显著减小变压器体积,动态和EMC性能卓越,保护功能强大,目前大批量产于机顶盒、路由器、智能音响、家用电器等应用场合。

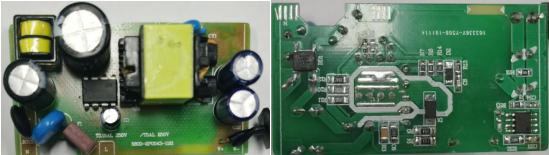

  24W电源套片方案特性
  输入电压:90Vac~297Vac(47~63Hz)
  输出功率:24W
  输出规格:12V/2A
  变压器:EE16加宽
  平均效率:>86.8%(#22线端轻松满足CoC V5 Tier2能效要求)
  PCBA尺寸:64.5mm*35.0mm*20.0mm
  保护功能齐全:包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护等,同时还集成AC电压欠压保护功能。

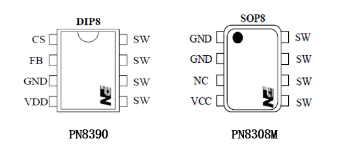

  PN8390 集成超低待机功耗准谐振原边控制器及 650V 高雪崩能力智能功率 MOSFET,用于高性能、外围元器件精简的充电器、适配器和内置电源。PN8390 为原边反馈工作模式,可省略光耦和 TL431,支持 CCM、DCM 和 QR 等多种工作模式。内置高压启动电路,可实现系统空载待机损耗230VAC)小于 50mW。在恒压模式,采用准谐振、多模式技术共同提高效率并消除音频噪声,使得系统满足 6 级能效标准,而特有频率抖动技术可实现较好的 EMI 特性;

  PN8308M 包括同步整流控制器及 N 型功率 MOSFET,用于在高性能 AC/DC 反激系统中替代次级整流肖特基二极管。内置电压降极低的功率 MOSFET 以提高电流输出能力,提升转换效率,使得系统效率可以轻松满足 6 级能效的标准,并留有足够的裕量。PN8308M 集成了极为全面的辅助功能,包含输出欠压保护、最小导通时间等功能。


  PN8390+PN8308M 24W电源套片方案亮点
  ■ 闭环恒流技术,实现CCM/DCM任意工作模式恒流,CC精度±5%以内
  ■ 双环控制技术,彻底解决PSR抗干扰性和动态负载响应矛盾
  ■ 电流跟踪关断技术,50ns内快速关断SR,同步整流反向电压尖峰小
  ■ 高压启动+5种CV工作模式,顺绕EE16变压器可满足CoC V5 Tier 2
  ■ 三段式启动,输出电压上升小于30ms,主开关管Vds尖峰显著降低
  ■ 内置10重保护,让电源方案更安全、更精简


  24W电源套片方案原边PN8390和副边PN8308M均支持CCM/QR/DCM任意工作模式,EE16加宽变压器减少体积提升电源效率,满载效率大于86.8%,保护功能齐全,包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护等,同时还集成AC电压欠压保护功能,更多24W电源套片方案原理图,电源输入输岀规格,BOM表可向骊微电子申请。
