开关电源芯片正激式与反击式的区别

字号:T|T
文章出处:骊微电子责任编辑:电源管理芯片人气:-发表时间:2019-05-31 11:19
  开关电源可以依据负载进行自动调整,由开关部分和控制部分的组成。开关部分是完成电压变换的主要部分,包括开关管,同步管,电感,电容等元器件;而控制部分则是在比较输出的反馈电压和参考电压之后,经过信号转换和处理后输出来调整开关管占空比,从而稳定输出电压,开关电源芯片控制开关的导通与关断,并依据电容和电感的能量存储特性,将能量从输入传送到输出,并使输出电压稳定的一种电源。

  隔离式DC-DC转换器它能够提供电流隔离,抵抗噪声和提高安全性。隔离式DC-DC转换器常采用变压器或光耦合器来实现输入输出的电气隔离,下面跟随骊微电子小编看下开关电源芯片正激式与反击式的区别。

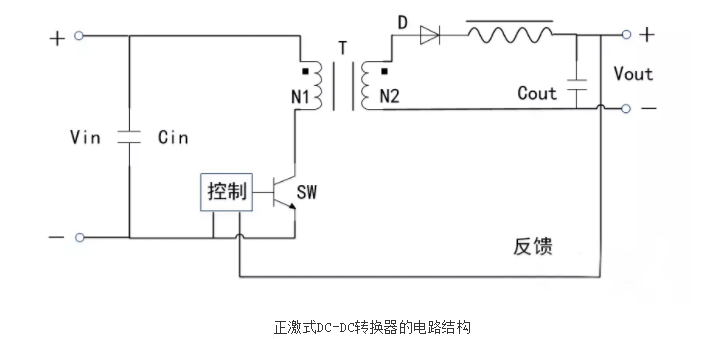

  正激式转换器在降压型DC-DC转换器的基础之上添加变压器而形成,具体电路结构如下图所示。

  正激式转换器的电路结构比较简单,通过变压器实现了对输入输出电压的隔离,可实现多路输出,可应用在中小功率的变换场合。

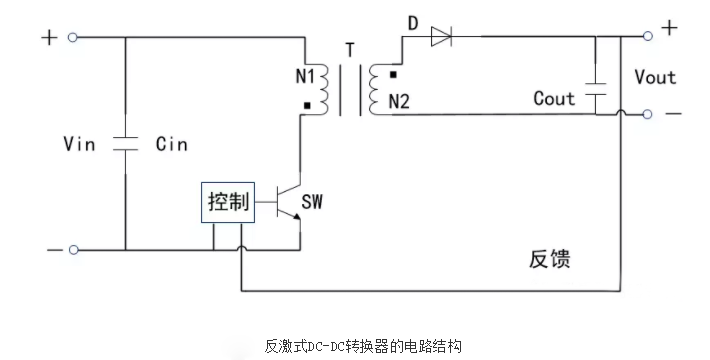

  反激式DC-DC转换器的电路结构,其广泛应用于低功率,高输入电压的应用场合,调节能力比正激式转换器弱,通常工作于非连续传导模式。

  那么开关电源芯片正激式与反击式的区别又是什么呢?

  从结构来说,正激式变压器要求较大的电感量,同时不需要为变压器开气隙。开关管关断时,正激式靠电感和续流二极管维持输出,反激式靠变压器次级释放能量来维持输出。所以相比于正激式,反激式电路则更是额做多路输出,且安全性能更高。

  从工作方式来说,正激式是指当变压器原边开关管导通时,能量被传送到负载,当开关管截止时,变压器能量通过磁复位电路去磁。反激式与正激式工作方式相反,原边开关管导通时,变压器存储能量,当开关管截止时,变压器能量传送到负载。
