PN7703电机驱动芯片可兼容DRV8837C/MP6513L

字号:T|T
文章出处:骊微电子责任编辑:电源管理芯片人气:-发表时间:2021-12-10 17:44
  PN7703电机驱动芯片由于驱动简单,被广泛使用在日常消费品中,电机的启动、运行、停止,不同的温度、电阻、磁场变化都会影响电机运行,需要长期的、反复的系统级验证与测试,选择高性价比PN7703电机驱动芯片代换DRV8837C/MP6513L可以有效地降低BOM成本。


  PN7703 电机驱动芯片是一款具有超低功耗睡眠模式的两通道直流马达驱动芯片,其可以控制马达进入正转、反转、刹车、滑行和超低功耗睡眠模式,被广泛应用于智能电表、智能门锁、摄像头、玩具等领域。

  PN7703电机驱动芯片功能描述
  一、SLEEP模式:PN7703M 具有低功耗睡眠(SLEEP)功能,当IN1、IN2 同时为低电平且持续 1ms 以上时,芯 片进入 SLEEP 模式,流过电源 VCC 的电流小于 100nA,此时芯片内部的所有电路都停止工作;当 IN1 或 IN2 变为高电平后,芯片退出SLEEP 模式。
  二、欠压保护:提供欠压保护功能。当芯片的 VCC电压降低到小于欠压保护的阈值电压 VCCOFF,芯片会关闭输出,输出驱动级的上管和下管都关闭,直到 VCC 电压大于 VCCON 电压后,芯片重新正常工作。
  三、过温保护:提供过温保护功能。当芯片的工作温度大于芯片设置的TTSD时,芯片会关闭输出,输出驱动级的上管和下管都关闭,直至芯片工作温度低于TTSD-THYS后,芯片重新正常工作。
  四、驱动限流功能:内部集成驱动限流功能,一旦检测到电流大于芯片设置的驱动限流阈值,且维持时间大于 TLIMIT_BLANK , 芯 片 关 闭 输 出 , 经 过TLIMIT_OFF时间后,芯片重新正常工作,如此循环工作。
  五、短路保护:提供输出短路保护功能。当芯片工作时,由于异常导致芯片输出短路 VCC 时,会有很大的电流流过内部驱动级的 MOS 管,加入输出短路保护功能,可以避免损坏芯片。
  六、真值表:PN7703电机驱动芯片可以控制马达进入正转、反转、刹车、滑行和睡眠模式。

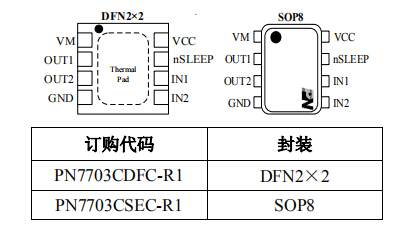

  PN7703 电机驱动芯片导通电阻小,带载能力强,在应用中过程中工作电压、导通电阻、OCP阈值、电性功能等都和DRV8837C/MP6513L基本一致,是可以直接兼容替代的,PN7703L兼容MP6513L;PN7703C兼容DRV8837C;PN7703M也兼容DRV8837C,且性能稳定,能降低BOM成本。
