20W高集成度、高效率无线充发射控制芯片

字号:T|T
文章出处:骊微电子责任编辑:电源管理芯片人气:-发表时间:2019-11-12 09:09

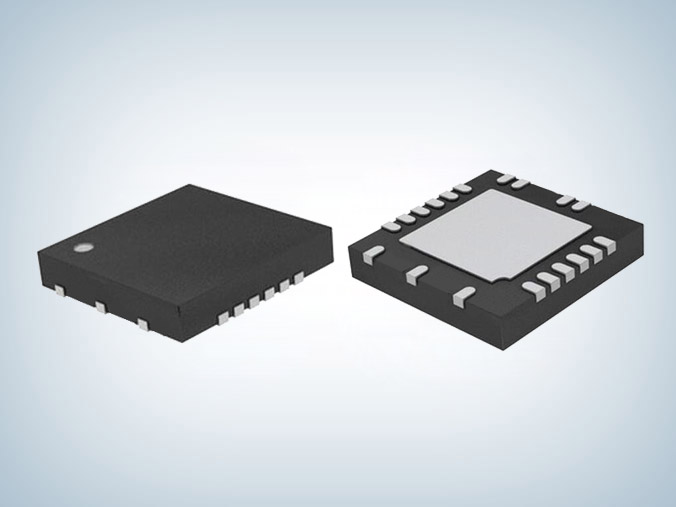

  HD1015无线充发射控制芯片是一个高度集成的电源管理单元,针对无线电源发射器应用进行了优化。该装置集成了无线电源发射器所需的电源功能,包括5V buck转换器作为外部发射器控制器的电源和内部5V电源以提高系统效率,全桥功率级将直流输入功率转换为交流输出以驱动lc谐振电路,精度为±2%的无损电流检测,3.3v输出ldo为mcu供电,2.5v参考电压。


  HD1015无线充发射控制芯片有四个电源输入引脚。vin与buck变换器的功率fet相连。pvin1和pvin2连接到全桥的功率fet,并传导大电流进行功率传输。vdd是5v输出buck变换器的输出反馈管脚,同时作为两个ldo和全桥mosfet栅极驱动器的电源。

  为了提高系统电源设计的灵活性,HD1015无线充发射端芯片可以分别为vin和pvin1、pvin2供电。车辆识别号的工作电压范围为4.2V至20V。当车辆识别号电压低于3.2V的车辆识别号阈值时,欠压锁定(UVLO)电路监测车辆识别号引脚的电压并禁用IC操作。pvin的最高工作电压可达17v,而接受的最低电压可降至2v,另外一个uvlo电路还监控vdd电压,这是全桥mosfet栅极驱动器的电源。当vdd uvlo释放时,全桥将工作。

  两个独立的pwm信号通过内部自适应非重叠电路控制两个独立的半桥mosfet,以防止mosfet在每个桥中的穿透。pwm逻辑兼容3.3v和5v ios,因此HD1015无线充发射控制芯片可以使用3.3v或5v电源接收来自控制器的pwm信号。

  20W高集成度、高效率无线充发射控制芯片buck变换器和功率mosfet的全桥包括专有设计的栅极驱动器方案,在不牺牲mosfet开关时间的情况下,抵抗开关节点振铃,进一步消除了mosfet硬开关产生的高频辐射emi噪声。这使得用户能够降低系统成本和减少电磁干扰的设计工作。

  HD1015无线充发射控制芯片全保护功能包括:车辆识别号和视频显示器欠压锁定、具有逐周电流限制和Hiccup模式的过电流保护、buck转换器和4-mosfet全桥的输出硬短路保护、两个LDO和WHO的电流限制和硬短路电流折回芯片热关机保护。
