DRV8870/DRV8872替代芯片PN7707,降低成本!

字号:T|T
文章出处:骊微电子责任编辑:电源管理芯片人气:-发表时间:2021-12-14 10:17
  DRV8870/DRV8872替代芯片PN7707 具有电刷和换向器,只要给正向的直流电电机就实现正转,电源反接后就会反转。所以,只要改变电流的方向就可以实现有刷电机的正转和反转。


  DRV8870/DRV8872替代芯片PN7707特征
  ■ 宽电源电压范围:3V~24V  低导通电阻(HS:0.3ohm;LS:0.3ohm)

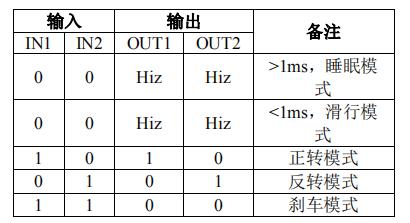

  ■ 正转、反转、刹车和睡眠模式
  ■ 低睡眠电流:IVCC<10uA(IN1=IN2=“L”,维持1ms 以上)
  ■ 输入管脚兼容5V和3.3V控制信号
  ■ 3A峰值驱动输出,2A连续驱动输出
  ■ 异常保护反馈功能,异常保护包括:电源欠压保护、过温保护、内置输出短路保护。


  PN7707 是一款具有低功耗睡眠模式的两通道直流马达驱动芯片,其可以控制马达进入正转、反转、刹车、滑行和超低功耗睡眠模式。该芯片集成了驱动限流功能且外部可调、欠压保护、过温保护和输出短路保护等功能。


  PN7707 24v直流正反转电机驱动ic具有驱动限流可编程,5A峰值输出、2A连续输出,带散热焊盘,PN7707兼容替代DRV8872,PN7707B可兼容替代DRV8870,降低PCB空间的占用,提高控制效率,降低成本!
