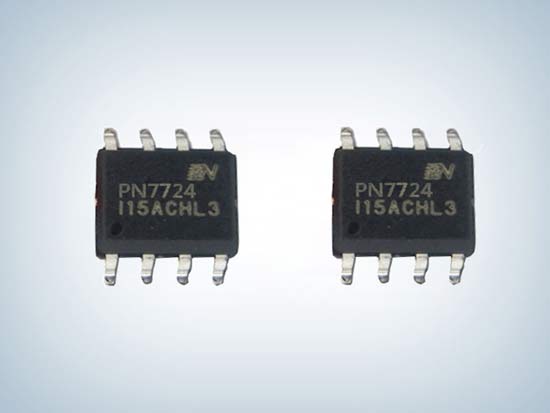

PN7724 10W无线充电芯片发射ic

所属分类:Chipown/芯朋微
品牌:芯朋微
型号:PN7724
封装:SOP8-PP
功率:5W/7.5W/10W
电流:3V~12V
订购热线:0755-23087599
  PN7724无线充电发射ic概述:
  PN7724是一款用于无线充电的智能功率芯片。该芯片集成了驱动及四颗高效功率级场效应管,内置自举高压PMOS,内置5V/30mA LDO, 支持3-9V输入,典型应用5W/7.5W/10W无线充电方案,具有自适应死区功能。该芯片还集成了欠压保护和过温保护功能。芯片采用SOP8-PP封装,具有良好的散热性能。

  PN7724无线充电ic产品特征:
  ■ 宽电源电压范围:3V~12V
  ■ 输出功率10W
  ■ 高达500KHz工作频率
  ■ 内置自举高压PMOS管
  ■ 集成5V LDO(30mA)用于MCU供电
  ■ 输入管脚兼容5V和3.3V控制信号
  ■ 工作温度:-40~125°C
  ■ 全面保护功能:
  (1)电源欠压保护
  (2)内置过温保护
  ■ SOP8-PP封装

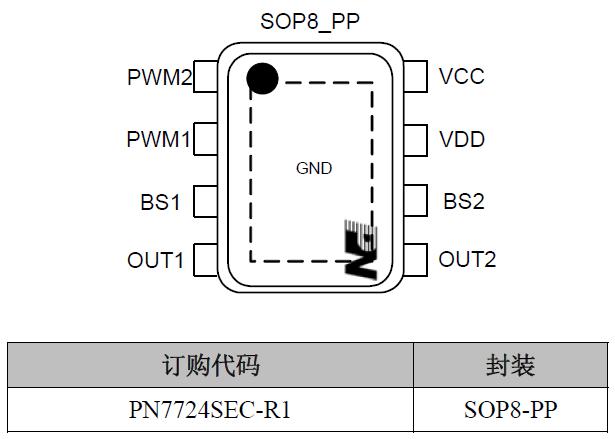

  PN7724封装/订购信息:

  PN7724管脚定义:

管脚标号 管脚名 管脚功能描述
1 PWM2 逻辑输入信号2
PWM2=L,OUT2下拉到低电位;
PWM2=H,OUT2 上拉到高电位
2 PWM1  逻辑输入信号1
PWM1=L,OUT1下拉到低电位;
PWM1=H,OUT1上拉到高电位
3 BS1 高侧功率管的电源1
4 OUT1  开关节点1,连接高侧功率管的源和低侧功率管的漏
5 OUT2 开关节点2,连接高侧功率管的源和低侧功率管的漏
6 BS2 高侧功率管的电源2
7 VDD 芯片电源
8 VCC 芯片内部LDO,输出为5V(限流30mA,可为外部器件供电)
9 GND 芯片地

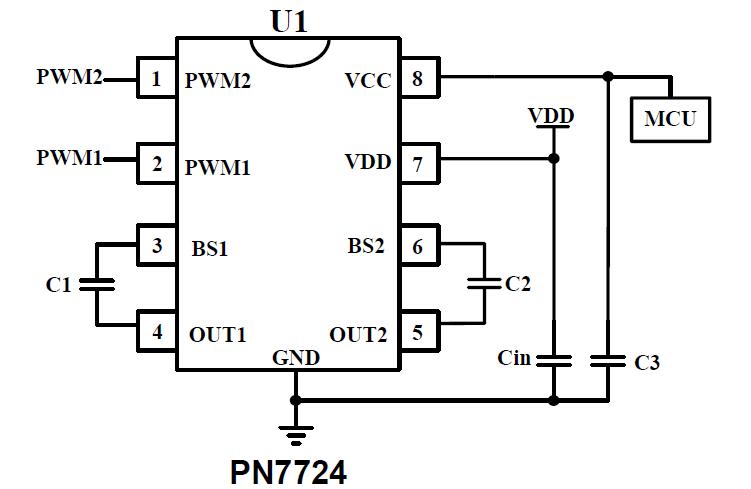

  PN7724无线充电芯片电路图:
