SC7U22TH 六轴惯性传感器

所属分类：SLAN/士兰微

品牌：士兰微
型号：SC7U22TH

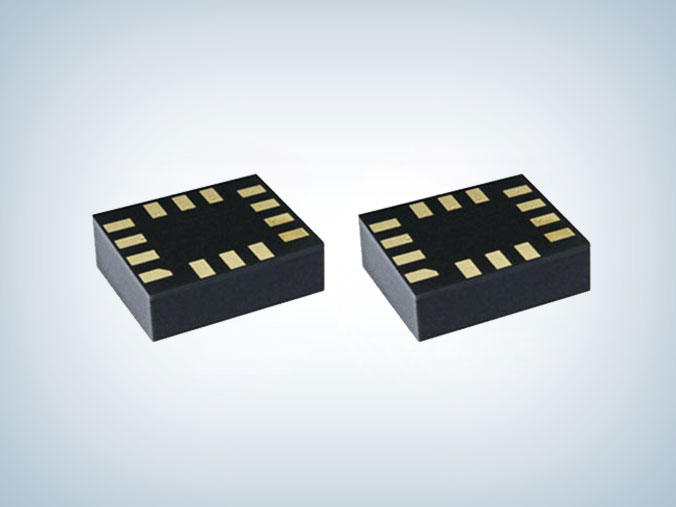

封装：LGA-14-3 x2.5 x0.83-0.5
功率：
电流：1.71~ 3.6V

订购热线：0755-23087599

产品详情应用领域

　　SC7U22TH六轴惯性传感器是一款高集成度、低功耗惯性测量单元（IMU），内置高性能三轴加速度计和三轴陀螺仪测量单元。加速度计量程范围±2g/±4g/±8g/±16g，陀螺仪的角速度量程范围±125dps/±250dps/±500dps/±1000dps/±2000dps，用户可灵活测量外部加速度和角速度，加速度计输出数据率0.78HZ至1.6KHZ可选，陀螺仪输出数据率25HZ至3.2KHZ可选。正常工作温度范围为-40°C~+85°C。

　　芯片通过I²C/SPI接口与MCU通信，加速度计和陀螺仪测量数据以中断方式或查询方式获取。INT1和INT2中断管脚提供多种内部自动检测的中断信号，适应多种运动检测场合，可以在系统功耗极低的条件下有效可靠地实现运动检测、姿态定位和手势识别等功能。中断源包括6D/4D方向检测中断信号、自由落体检测中断信号、睡眠和唤醒检测中断信号、单击和多击检测中断信号、计步功能中断信号、抬手功能中断信号、OIS功能中断信号、温度检测中断信号。

　　芯片内置高精度校准模块，芯片内置LDO电路，在不同电压下零偏更稳定，对传感器的失调误差和增益误差进行精确补偿。芯片内置自测试功能允许客户系统测试时检测系统功能，省去复杂的转台测试。

　　SC7U22TH六轴mems惯性传感器可应用于智能手机、无人机、游戏手柄、各类物联网和智能硬件系统中，支持主流操作系统，实现微信计步和动作截屏，且提供无人机、游戏手柄、VR和AR的各类算法支持。

　　SC7U22TH主要特点

　　■模拟供电电压范围1.71~3.6V

　　■低功耗模式下整体联合电源电流399uA

　　■高性能模式下整体联合电源电流927uA

　　■加速度计和陀螺仪16bit数据输出

　　■I²C/SPI数字输出接口

　　■内嵌温度传感器；

　　■6D/4D方向检测、倾斜检测/角度检测、静止及运动检测

　　■睡眠和唤醒检测、自由落体检测、单击多击检测

　　■SensorTime功能

　　■OIS功能（ODR=6.4kHz），可选两档滤波器或关闭滤波

　　■可编程中断生成电路

　　■内嵌可编程计步检测功能、内嵌可编程抬手识别功能

　　■内嵌自测试功能

　　■内嵌FIFO（2k*16bit）

　　■10000g高G抗击能力

　　■符合欧盟无害封装，绿色环保

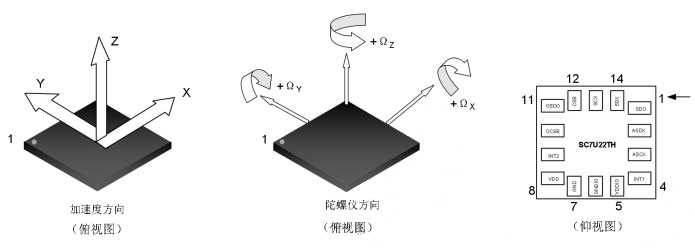

　　封装示意图及管脚说明

管脚编号	名称	I/O 特性	描述
1	SDO/SA0	I/O	SPI 4 线接口的数据输出 SDO； IIC 的器件地址的最低位 SA0；
2	ASDx	I/O	OIS 接口
3	ASCx	O	OIS 接口
4	INT1	I/O	中断 INT1
5	VDDIO	S	数字电源
6	GNDIO	GND	地
7	GND	GND	地
8	VDD	S	模拟电源
9	INT2	I/O	中断 INT2
10	OCSB	I/O	OIS 接口
11	OSDO	I/O	OIS 接口
12	CSB	I	IIC 和 SPI 选择： 1：IIC； 0：SPI；
13	SCX	I	IIC 时钟 SCL； SPI 时钟 SPC;
14	SDX	I/O	IIC 数据 SDA； SPI 数据输入 SDI； 3 线 SPI 的数据输出 SDO；

　　应用领域

　　■AR/VR设备

　　■手机平板设备

　　■智能穿戴设备

　　■头戴式设备

　　■角度检测设备

　　■图像旋转场景

　　■敲击检测场景

　　■活动检测设备

　　■9D方向检测场景

　　■手势识别场景

　　■振动检测和补偿场景

　　■室内导航/行人路线跟踪/定位场景

　　■3D扫描/室内地图测绘/SLAM场景

　　■虚拟现实游戏

　　■空鼠/游戏手柄

　　■IOT应用场景

　　■摄像设备的光学防抖

　　■玩具无人机

　　SC7U22TH六轴惯性传感器模块采用LGA-14-3x2.5x0.83-0.5封装，具有高集成度、低功耗惯性测量单位（IMU）内置高精度校准模块、内置LDO电路、内置自测试等功能，是基于自主知识产权的MEMS传感器、低功耗高精度信号处理电路、低应力高可靠性的封装以及全套内建测试解决方案，打造出高可靠性、高精度、低功耗支持永不断迅（always-on）的高性能六轴惯性传感器，更多SC7U22TH六轴mems惯性传感器产品的详细手册或其它资料，请向士兰微代理骊微电子申请。>>
