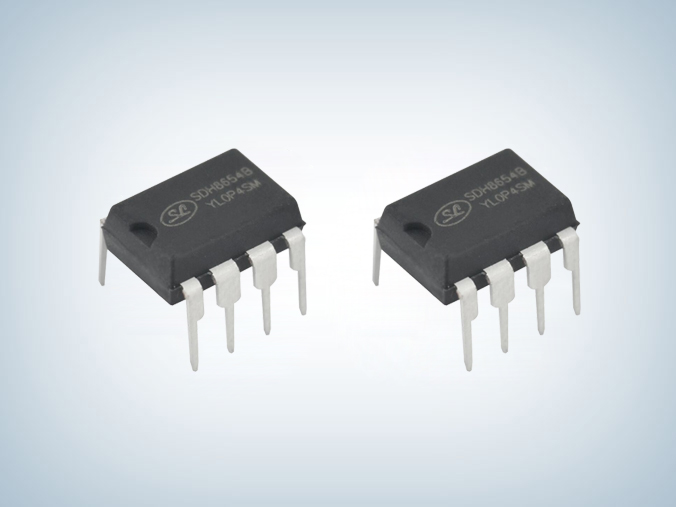

SDH8654B 18W 家用空调芯片

所属分类:SLAN/士兰微
品牌:士兰微
型号:SDH8654B
封装:DIP-7
功率:18W
电流:
订购热线:0755-23087599
  SDH8654B是士兰微电子自主研发的一款集成高压功率MOS的反激开关电源控制器芯片,典型应用功率18W,具有高转换效率、高集成度、高可靠性的特点,适用于白电系统的待机电源等应用领域,能够针对白电等高可靠性要求的应用,完全替代欧美、日本市场的同类型产品,并在产品性能和异常保护功能等方面有明显的提升。目前该产品已大批量应用于家用空调,得到了主要客户群体的高度认可。

  SDH8654B概述
  SDH8654B是用于开关电源的内置高压MOSFET及高压启动恒流源、外置采样电阻的电流模式PWM+PFM控制器。
  SDH8654B内置高压启动恒流源,低待机功耗。有多种控制模式:在重载时,工作在PWM模式;在轻载时,工作在PFM模式,以提高转换效率;在空载时,进入打隔模式,以降低待机功耗。
  SDH8654B具有抖频功能,以降低EMI。内置峰值电流补偿电路,在不同交流电压输入时的极限输出功率一致。内置软启动功能,在上电过程中减小变压器的应力,防止变压器饱和。
  SDH8654B内部集成全面的异常状态保护功能,包括前沿消隐(LEB)逐周期峰值限流,VCC过压保护(OVP)输出过载保护(OLP),AC输入欠压保护(AC UVP),AC输入过压保护(AC OVP)和过温保护(OTP)。

  SDH8654B电源芯片特点
  ■ 高压启动
  ■ 低待机功耗
  ■ 多种控制模式
  ■ 抖频
  ■ 峰值电流补偿
  ■ 软启动
  ■ 前沿消隐(LEB)
  ■ 逐周期峰值限流
  ■ VCC过压保护(OVP)
  ■ 输出过载保护(OLP)
  ■ AC输入欠压保护(AC_UVP)
  ■ AC输入过压保护(AC_OVP)
  ■ 过温保护(OTP)

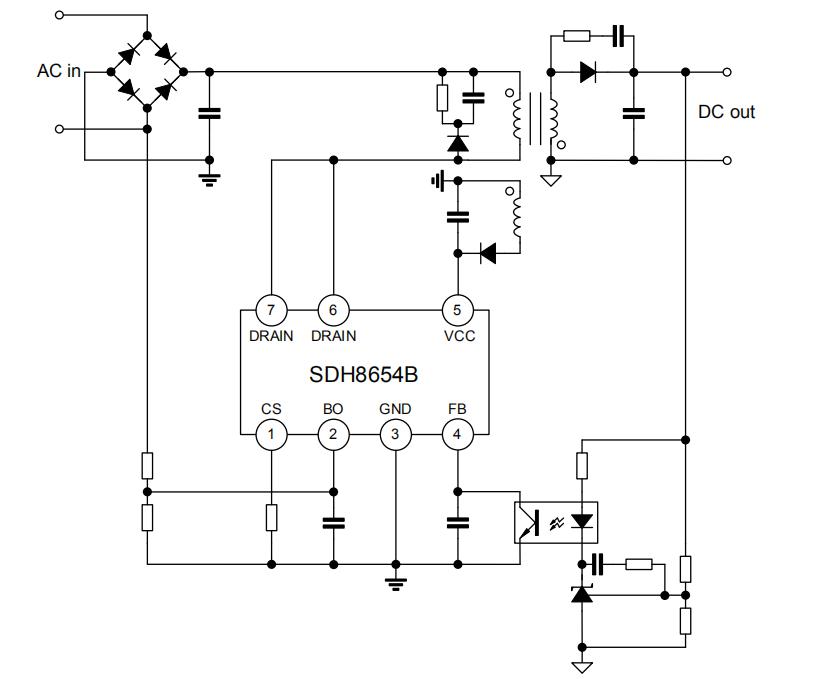

  SDH8654B电路图

  应用
  ■ 开关电源

  SDH8654B电源芯片内置700V规格的高压功率MOS以及在芯片内部实现自有的高压启动功能,完善的异常保护功能,典型应用于家用空调,是家用空调芯片,外围极简,集成度高,提高电源系统的可靠性,更多SDH8654B家用空调芯片产品手册及应用资料请向士兰微代理骊微电子申请。>>
