5v2a电源适配器芯片/充电器ic方案

字号:T|T
文章出处:骊微电子责任编辑:电源管理芯片人气:-发表时间:2019-05-24 09:58
  在市场上5V2A的电源适配器/充电器因其功能齐全,性能稳定得到了广泛的应用,AC-DC开关电源IC芯片,主要采用原边反馈和次级反馈拓扑结构,被应用于开关电源适配器、电池充电器和机顶盒电源供电,骊微电子推荐一款适合于5V2A电源适配方案芯片PN8370M+PN8306M,方案拥有外围极简、高可靠性、超低待机、高效率等优点,备受工程师们青睐!


  PN8370M该芯片为原边反馈工作模式,可省略光耦和TL431,节约成本,内置650V高雪崩能力智能功率MOSFET比较耐压,用于高性能、外围元器件精简的充电器、适配器和内置电源。

  PN8306M包括同步整流控制器及N型功率MOSFET,用于在高性能AC/DC反激系统中替代次级整流肖特基二极管,PN8306内置电压降极低的功率MOSFET以提高电流输出能力,提升转换效率并降低芯片温度,使得系统效率可以满足6级能效标准,并留有足够裕量。

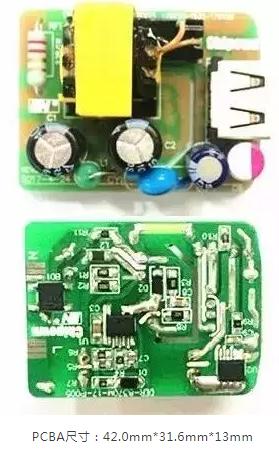

  5v2a电源适配器电路图:


  5v2a充电器芯片方案亮点:
  一、外围简洁(节省8颗元件):PN8370M节省2颗启动电阻;PN8306M独特控制技术可实现零外围工作,节省传统SR方案的供电RC滤波,SW侦测电阻,RT电阻,RC吸收等6颗元件。
  二、高可靠性
  1.方案三道防线,实现SR与PSR零直通风险;
  2.芯片HBM ESD大于4kV,latchup电流大于400mA,显著提高系统安规能力,接触静电高达15kV;
  3.PSR与SR匹配工作,彻底避免小载采样冲突,异常工况下,SR做好配角,PSR主导所有异常保护。
  三、低待机功耗:PN8370M内置高压启动,可轻松实现50mW待机功耗。
