全集成18W-65W PD快充解决方案

字号:T|T
文章出处:骊微电子责任编辑:电源管理芯片人气:-发表时间:2022-03-05 09:57
  随着USB PD快充及高通QC4+快充的普及,整个USB PD快充生态已经具备一定规模,面对快速增长的快充市场需求,作为国产AC-DC半导体企业的标杆,芯朋微抓住了传统充电配件的更新换代的契机,并结合自身优势,拥有高集成18W USB PD快充方案(PN8161+PN8307H)、20W迷你PD套片解决方案(PN8162+PN8307H )、 30W-45W六级能效PD电源方案(PN8166+PN8309H) 、65W小体积 PD应用方案(PN8212+PN8309P)等。


  高集成18W USB PD快充方案(PN8161+PN8307H),相比同级别充电器来说,其内部PCB的设计更为简洁,凭借极简的外围设计和稳定的性能,迅速在18W PD快充市场占有一席之地,获得Baseus倍思、PISEN品胜、毕亚兹、Mcdodo麦多多、SSK飚王、POWER4、KunXing坤兴、古石等多家电源厂商和电商品牌的认可采用,并大批量出货。

  PN8161+PN8307H方案亮点:

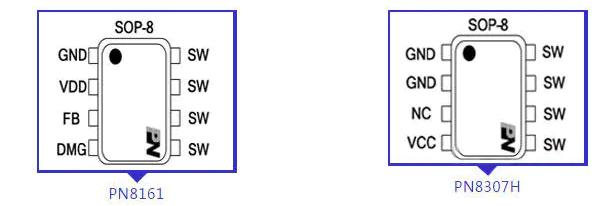

  节省10颗以上外围: 无启动电阻、无CS侦测网络,原副边均实现SOP8功率集成;
  满足CoC V5 Tier 2:专利高压启动,实现30mW待机功耗;工作曲线随输出电压自适应,不同输出电压下平均效率裕量均大于4个点;
  EMC性能卓越:抖频幅度随负载自适应,改善传导;DCM/QR工作模式,避免次级整流管反向恢复问题,改善辐射;
  3.3~12V宽输出电压范围:PN8161/PN8307H供电范围宽,无需额外LDO稳压;
  协议芯片任意搭:SSR架构,方案易满足PD3.0/QuickCharge 4+。

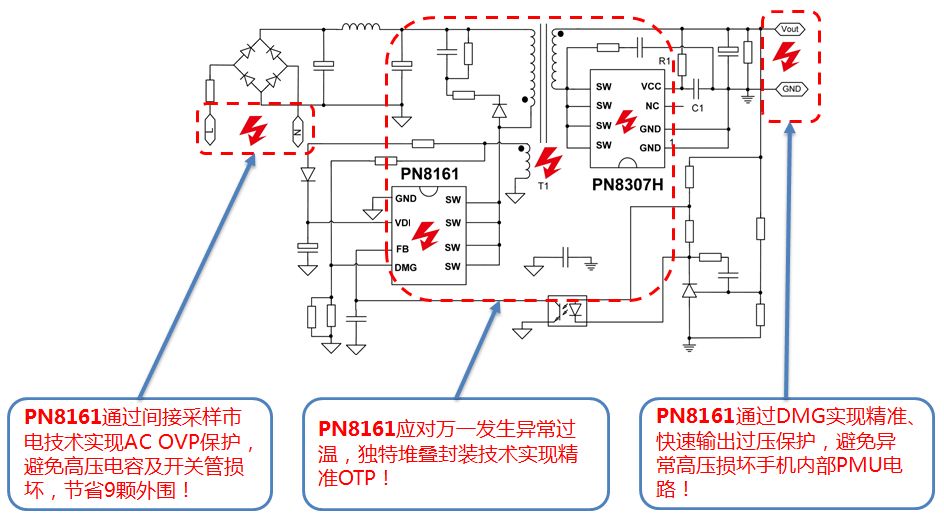

  PN8161典型应用于18W PD充电器,除外围精简外,芯片通过DMG脚开关波形间接采样市电和输出电压,实现市电OVP和输出电压OVP,避免充电器内部器件或手机PMU过压损坏。芯片采用3D叠层封装技术,控制器可精准监控内部智能功率MOS温度,实现低成本、精准快OTP,有效防止功率器件过热引起的安全问题。

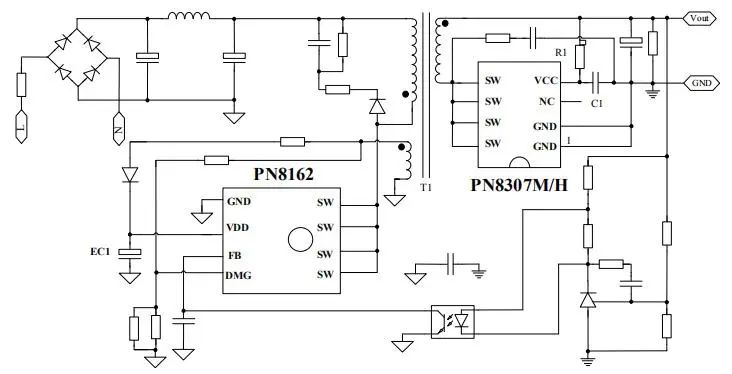

  iPhone 12不配充电器,对快充行业带来了新的机遇和挑战,如何在提升输出功率的同时,将20W充电器体积进一步减小?芯朋微推出了第二代20W迷你PD套片解决方案(PN8162+PN8307H),轻松应对PD快充小型化挑战。

  PN8162+PN8307H 20W PD快充方案亮点
  1、方案精简,利于充电器小型化设计:原边主控和次边同步整流均实现功率集成,并可节省启动电阻、CS侦测电阻等多颗外围;
  2、方案温升低,可满足45℃安规:PN8162采用QR控制技术,降低芯片开通损耗;PDFN功率封装,单边drain脚位,高低压引脚爬电距离大于1.2mm,便于PCB布线及敷铜散热;
  2、智能控制技术,显著降低方案成本:PN8162工作强制DCM模式,降低同步整流耐压;自适应QR开通技术,简化EMC设计;集成输入市电欠压及输出过压保护,无需外部辅助电路。


  芯朋微18W-65W PD快充应用方案,因集成度高、性能卓越、方案成本优势明显等特点,并最大限度的减少了芯片外围器件的数量,降低PCB板的占用面积,已成为现象级爆款产品,同时拥有卓越的EMC性能,效率满足CoC V5 Tier 2标准;SR与协议芯片分开,协议芯片可根据客户的需求任意搭配,易实现最简通信模块,整体方案简洁、灵活。更多方案的产品手册、线路图、BOM、变压器设计资料、Demo测试数据、芯片应用要点等资料请向芯朋微代理骊微电子申请。>>
