MP6612/MP6619国产替代PN7709 40v马达正反转驱动ic

字号:T|T
文章出处:骊微电子责任编辑:电源管理芯片人气:-发表时间:2021-12-21 09:52

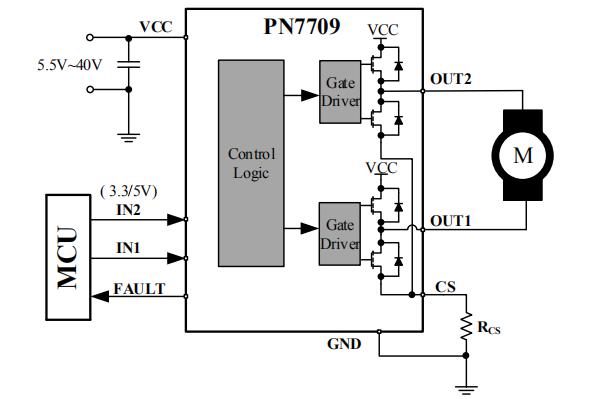

  PN7709是一款40v马达正反转驱动ic,由四个晶体管/场效应管构成的电路,构成两个桥臂,在同一时刻上下桥臂不同时导通,控制两个桥臂对角的管子导通实现电机的正反转,可兼容替代MP6612/MP6619。


  PN7709 40v马达正反转驱动ic特征

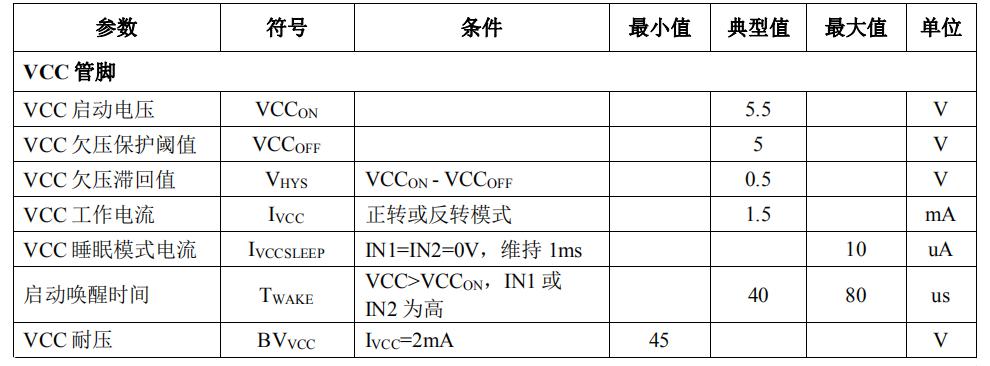

  ■ 宽电源电压范围:5.5V~40V
  ■ 低导通电阻(HS:0.06ohm;LS:0.06ohm)
  ■ 提供最大9A峰值工作电流
  ■ 输入管脚兼容5V和3.3V控制信号
  ■ 正转、反转、刹车和睡眠模式
  ■ 低睡眠电流:IVCC<10uA(IN1=IN2=0V,维持1ms 以上)
  ■ 异常保护反馈功能,异常保护包括: 电源欠压保护、内置过温保护、内置输出短路保护

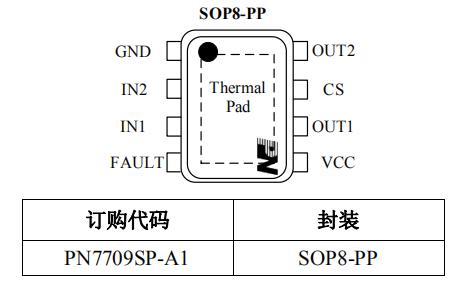

  PN7709工作在5.5V~40V的电源电压上,提供最大9A峰值工作电流或输入管脚兼容5V和3.3V控制信号, 睡眠模式下功耗小于10uA,带散热焊盘,其工作电压、导通电阻、OCP阈值等和MP6612、MP6619基本一致,可以直接兼容替代的,无需更改外围!


  PN7709 40v马达正反转驱动ic具有异常保护反馈功能,包括电源欠压保护、内置过温保护、内置输出短路保护等、被广泛应用于智能电表、智能门锁、家电、摄像头、直流有刷电机应用等领域。
